Имеется виртуальная среда (VirtualBox) с поднятой операционной системой Ubuntu 10.10 расположенная за NAT.

ekzorchik@ekv:~$ cat /etc/issue && uname -a

Ubuntu 10.10 \n \l

Linux ekv 2.6.35-22-generic #33-Ubuntu SMP Sun Sep 19 20:34:50 UTC 2010 i686 GNU/Linux

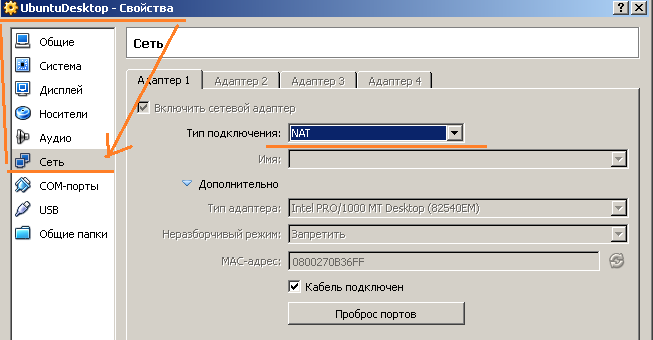

Посмотреть это можно открыв свойства виртуальной машины, далее перейти в пункт «Сеть», как указано на скриншоте ниже.

Виртуальная машина за NAT

Сетевой адрес виртуальной машины:

ekzorchik@ekv:~$ ifconfig eth0

eth0      Link encap:Ethernet  HWaddr 08:00:27:0b:36:ff

inet addr:10.0.2.15  Bcast:10.0.2.255  Mask:255.255.255.0

Цель – подключаться через ssh к виртуальной машине находящейся за NAT:

Для решения этой задачи нужно будет настроить «Проброс портов». Проброс портов широко используется для тестирования и разработки, но можно его использовать и для предоставления какого-нибудь сервиса с виртуальной машины.

Заходим в свойства виртуальной машины  – «Сеть» – «Проброс портов» – далее создаем правила для портов. Т.к. задача стоит пробросить подключение на порт 22.

, через “+” настраиваются дополнительные правила.

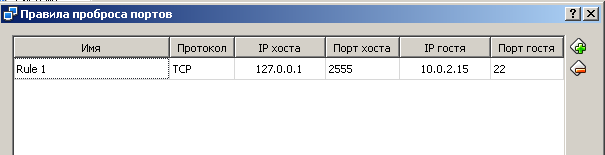

Здесь нужно прописать:

IP адрес хоста (т.е. машины где установлена система VirtualBox – это 127.0.0.1)

Порт хоста – любой свободный.

IP гостя – адрес внутри виртуальной машины (10.0.2.15)

Порт гостя (Сервис к которому мы хотим получиться доступ – Port 22 – SSH)

Настраиваем правило проброса портов.



На этом настройка завершена. Протестируем подключение через Putty.

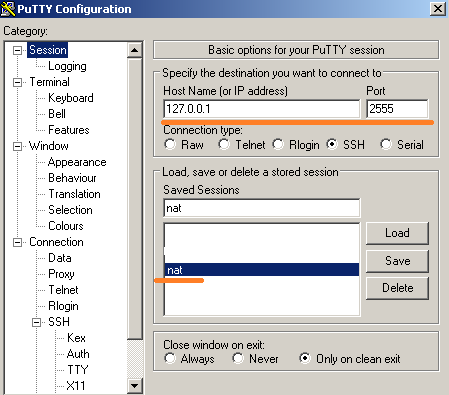

Во вкладке «Session» указываем IP адрес нашей локальной машины (127.0.0.1) и порт (2555).

Конфигурируем Putty клиент для подключение к машине находящейся за NAT



















Во вкладке «Translation» указываем кодировку подключения – «UTF-8»

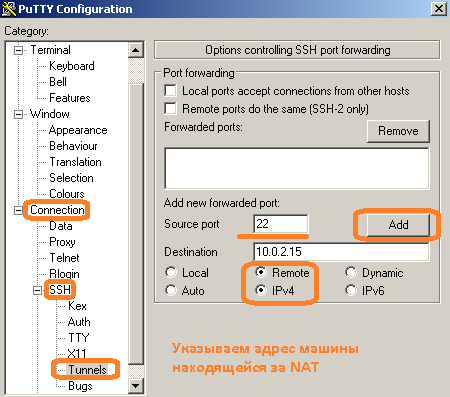

Во вкладке «Tunnels» настроим туннель для подключения: порт назначения и ip-адрес машины за nat.

Настраиваем туннель к NAT'теризованной машине.



















Произведем подключение в виртуальной машине:

Настройка завершено. Окно подключения к виртуальной машине.







Данные по системе Ubuntu:

ekzorchik@ekv:~$ hostname

ekv

ekzorchik@ekv:~$ ifconfig | grep -E “eth0|inet addr|HWaddr”

eth0      Link encap:Ethernet  HWaddr 08:00:27:0b:36:ff

inet addr:10.0.2.15  Bcast:10.0.2.255  Mask:255.255.255.0

inet addr:127.0.0.1  Mask:255.0.0.0

Результат достигнут. Подобным образом можно пробросить порт для любого приложения – это совсем не сложно.
