Доступ к управлению Cajun в определенный VLAN

Posted by

Задача: получить доступ в VLAN 1 назначение которого административная сеть для управления CaJUN’ами серии P330

На оборудовании к которому подключены Cajun’ы по своей розетки и порту приходящему в Dlink-3120-24TC даю доступ на этот VLAN (трафик тегированный), потому как моя система с которой я буду получать доступ – это OpenSUSE 13.2 и она может работать с таким видом трафика.

Далее на самой системе запускаю оснастку YAST и настраиваю новый интерфейс:

Настройки – Yast – на запрос:

The requested action needs further authentication

Please enter the root password to continue

Password: указываю пароль на учетную запись root

Сетевые устройства – Сетевые настройки

нажимаю Add и настраиваю после вкладка Address

Configuration Name: vlan1

Real Interface for VLAN: enp2s0 – RTL8111 (сетевая карта которая подключена к локальной сети)

Dynamic Address: DHCP (DHCP version 4 only)

IPv4 Address Label: vlan1

IP Address: 192.168.0.90 (произвольный не занятый адрес в сети VLAN 1)

Netmask: /24

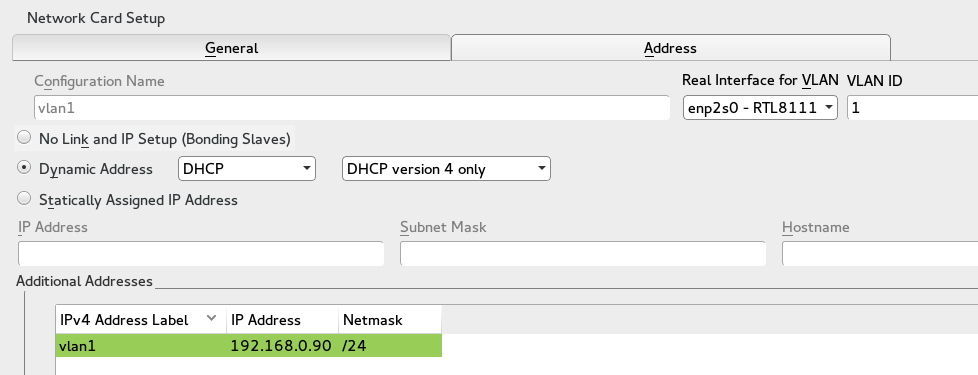

Настройка интерфейса на работу с VLAN 1

Изменения в настройки создаваемого интерфейса внес нажимаю Next, посредством мастера изменения вносятся в систему. И я получаю то что и хотел, а именно возможность удаленного подключения к другому оборудованию cajun со своего рабочего места:

ekzorchik@srv-mon:~> telnet 192.168.0.222

Trying 192.168.0.222…

Connected to 192.168.0.222.

Escape character is ‘^]’.

Welcome to P330

SW version 4.1.1

Login: root

Password: 712mbddr@

Password accepted.

P330-1(super)#

P330-1(super)# exit

Connection closed by foreign host.

что мне и требовалось.

По такому же принципу и подключаюсь к другим сетевым устройствам находящимся в этом VLAN’не.

Вот и особенность Linux систем в том, что они более приспособлены к работе с сетью и для работы с повседневными административными задачами на службе системного администратора. А что Windows – увы такого не получится, надслойка для драйверов порой по заявленной документации и может работать, но частенько вешает систему, все же работа с тегерированный трафиком ей не по зубам. Ну что – задача выполнена, теперь смею прощаться, с уважением – ekzorchik.
