Ставим гипервизор на мониторинг

Posted by

В сегодняшней теме посвященной поставленной задачи я хочу опять же для себя разобрать все шаги посредством которых в систему по мониторингу за инфраструктурой Zabbix (2.2.12) развернутый на .5 Server amd64 добавить гипервизор (VMware ESXi 5.5.0 build-2068190). Тем самым я смогу производить съем информации получаемой самим гипервизором с виртуальных машин развернутых внутри него, статистика работы, затрачиваемые ресурсы и многое многое другое.

На заметку: чтобы с ESXi-хоста собиралась полная информация по развернутым внутри виртуальным системам нужно чтобы на каждой VM стояли Vmware Tools. Без этого к сожалению ни как, да и вообще разве может вызвать проблемы такая банальщина, уже все давным давно есть на моем блоге. Кто ищет тот найдет.

Подключаюсь к Zabbix через консоль командной строки:

aollo@system:~$ ssh -l ekzorchik 10.7.8.121

Текущая информация по zabbix-системе:

ekzorchik@srv-mon:~$ uname -a && cat /etc/os-release

Linux srv-mon 3.13.0-32-generic #57~precise1-Ubuntu SMP Tue Jul 15 03:51:20 UTC 2014 x86_64 x86_64 x86_64 GNU/Linux

NAME="Ubuntu"

VERSION="12.04.5 LTS, Precise Pangolin"

ID=ubuntu

ID_LIKE=debian

PRETTY_NAME="Ubuntu precise (12.04.5 LTS)"

VERSION_ID="12.04"

Устанавливаю в систему следующие пакеты:

ekzorchik@srv-mon:~$ sudo apt-get install libxml2 libcurl3 -y

Произвожу поиск где находится главный файл серверной части Zabbix:

ekzorchik@srv-mon:~$ sudo updatedb

[sudo] password for ekzorchik:

ekzorchik@srv-mon:~$ locate zabbix_server.conf

/etc/zabbix/zabbix_server.conf

ekzorchik@srv-mon:~$ sudo nano /etc/zabbix/zabbix_server.conf

StartVMwareCollectors=1

VMwareFrequency=60

VMwareCacheSize=8M

ekzorchik@srv-mon:~$ sudo service zabbix-server restart

Затем добавляю в Zabbix новые элементы преобразования получаемых значений:

http://IP&DNS — user&pass — Administration — General — Value mapping — и создаю: Create value map:

Name: Vmware status

Value: 0Mappted to: gray

Value: 1Mappted to: green

Value: 2Mappted to: yellow

Value: 3Mappted to: red

После не забываем нажать Save для применения внесенных дополнений. (может так случиться, что такая карта значений уже есть, тогда Вам повезло создавать не нужно, просто проверить)

и еще одну карту значений:

Name: Vmware VirtualMachinePowerState

Value: 0Mappted to: poweredOff

Value: 1Mappted to: poweredOn

Value: 2Mappted to: suspended

После не забываем нажать Save для применения внесенных дополнений.

Теперь нужно с официального сайта zabbix скачать (только для той версии Zabbix сервера которую используете) и по порядку импортировать данные шаблоны в развернутый Zabbix:

aollo@system:~$ mkdir vmware

aollo@system:~$ cd vmware/

aollo@system:~/vmware$ wget https://www.zabbix.org/mw/images/7/7e/Template_Virt_VMware_Hypervisor-2.2.0.xml

aollo@system:~/vmware$ wget https://www.zabbix.org/mw/images/5/5d/Template_Virt_VMware_Guest-2.2.0.xml

aollo@system:~/vmware$ wget https://www.zabbix.org/mw/images/5/50/Template_Virt_VMware-2.2.0.xml

или же скачать от меня:tips_zabbix_2.2.0_template_vmware_v1.tar

aollo@system:~/vmware$ md5sum *

c1acfb16bccd2ee628bcb744b10c2c07 Template_Virt_VMware-2.2.0.xml

66b451fad926417e5d7fc0f58e0ace87 Template_Virt_VMware_Guest-2.2.0.xml

95a26f0110e16778e74bb511c1b23054 Template_Virt_VMware_Hypervisor-2.2.0.xml

Импортирую данные шаблоны в порядке в котором я их скачивал, т. е. Сперва Hypervisor потом Guest потом Vmware:

http://IP&DNS — user&pass — Configuration — Templates — Import — обзор — и со своей рабочей системы из каталога vmware выбираю скачанные выше шаблоны и нажимаю Import.

Теперь создаю группу для ESXi-хостов:

http://IP&DNS — user&pass — Host Groups — или буду использовать уже имеющуюся под названием: Hypervisors

Теперь добавляю новый узел в мониторинг:

http://IP&DNS — user&pass — Configuration — Hosts — Create host —

Host name: 35

Groups: Hypervisors

Agent Interfaces: удаляем дефолтное значений

т. е. IP адрес подключения вообще пока не указываем

после перехожу на вкладке Templates — Select — отмечаю галочкой шаблон → Template Virt Vmware и нажимаю Select — Add

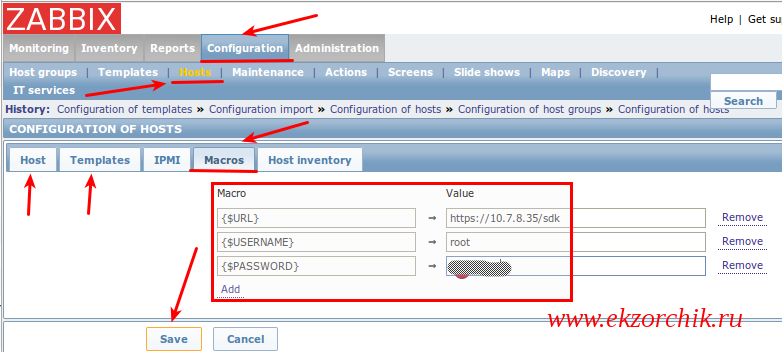

после перехожу на вкладку Macros и создаю целых три макроса:

  • {$URL} : https://10.7.8.35/sdk
  • {$USERNAME} : root
  • {$PASSWORD} : секретный_пароль

При добавлении ESXi-хоста в Zabbix настраиваю макрос подключения к хосту

После нажимаю Save Для применения всех изменений при добавлении нового узла, хост успешно добавится — Host added на зеленом фоне, также развернутая детальная информация:

Created: Application «Clusters» on «35».

  • Created: Application «General» on «35».
  • Created: Application «Log» on «35».
  • Created: Discovery rule «Discover VMware clusters» on «35».
  • Created: Discovery rule «Discover VMware hypervisors» on «35».
  • Created: Discovery rule «Discover VMware VMs» on «35».
  • Created: Item prototype «Status of «$2″ cluster» on «35».
  • Created: Host prototype «{#HV.UUID}» on «35».
  • Created: Host prototype «{#VM.UUID}» on «35».
  • Created: Item «Event log» on «35».
  • Created: Item «Full name» on «35».
  • Created: Item «Version» on «35».

На заметку: Вообще-то раз идет всего лишь съем информации с ESXi-хоста, то можно ограничится лишь пользователем у которого на весь ESXi-хост только права на чтение (read only).

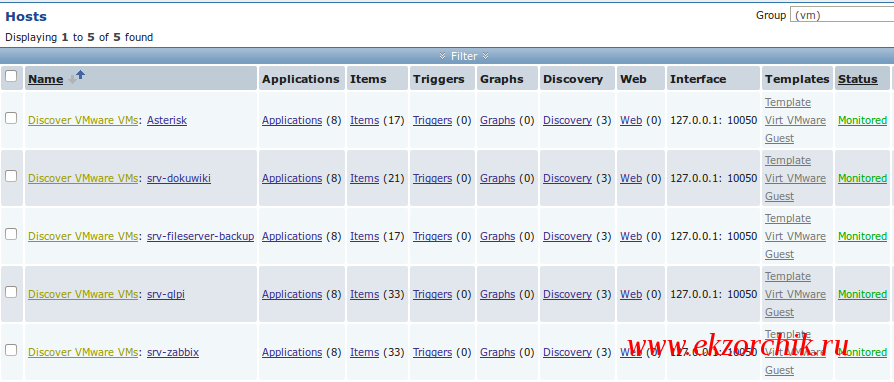

На заметку: Спустя некоторое время наблюдаю добавление виртуальных машин и гипервизора в Zabbix: http://IP&DNSuser&pass — Configuration — Hosts, сортируем по группе: Group (vm) и вот те виртуальные системы которые есть на данном ESXi хосте

Информация полученная с ESXi-хоста Zabbix'ом

Отлично что еще можно сказать, что посмотреть данные по обнаруженным виртуальным машинам на esxi-хосте, открываем: Monitoring — Latest Data

Но, как видно из скриншота выше, у каждой станции отсутствуют извещатели (триггеры) на события с системой, а потому этот этап каждый сделает сам для себя что ему нужно. Сперва конечно же стоит просто понаблюдать за собираемыми данными, а уже потом определить те которые представляют наибольшую ценность. Вот собственно и все о чем я хотел рассказать, как самому себе так и Вам читатели моего блога — ekzorchik.
