Объединение двух Mikrotik’ов через оптические модули

Posted by

Подключаю кабель ethernet в порт 4 первого с именем switchbal5 CRS226-24G-2S+RM текущей сети в которой я сейчас нахожусь (предварительно в процессе первоначального конфигурирования: RouterBoard Upgrade, Packages Upgrade, Clock, SNTP, Identify).

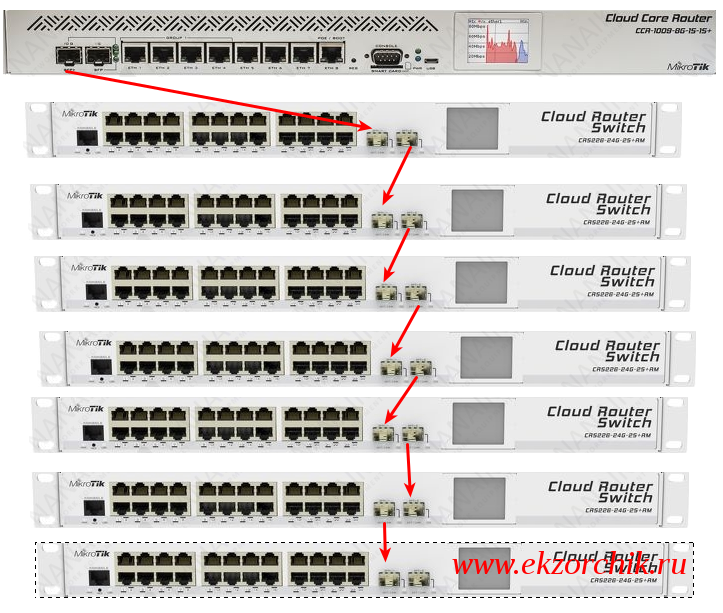

Моя текущая схема подключения

Затем через утилиту Winbox подключаюсь к микротику Switchbal5. Т.к. в дефолтной конфигурации интерфейс sfp не имеет назначенного IP адреса, то вот поэтому и была проделана операция по подключению утилитой winbox, отлично — теперь создаю Bridge (Мост) и добавляем в него интерфейсы: sfp+ 1 & sfp+ 2

winbox — mac — user&pass — Bridge — Add — Name: bridge, после все так же находясь в окне Bridge перехожу на вкладку Ports и добавляю в него интерфейсы: Add

  • Interface: sfp-sfpplus1
  • Bridge: bridge

нажимаю Apply & OK и точно такие же действия и для sfpplus2 и для ethernet 4.

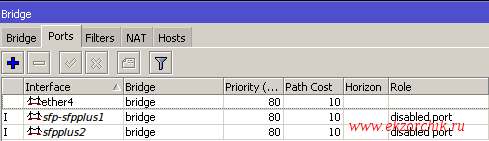

В итоге должно получиться следующее:

Bridge включаем в себя два оптических интерфейса и один ethernet для предварительной настройки

Теперь нужно присвоить IP адрес данному мосту, сетевой адрес будет назначен от DHCP сервера текущей сети в которой я сейчас собственно и нахожусь. Делается это для того, чтобы если к данному Mikrotik‘у я подключен как через ethernet так и через оптику всегда имел адрес выданный от DHCP сервера.

winbox — mac — user&pass — IP — DHCP Client — Add:

  • Interface: выбираю ранее созданный мост с именем bridge
  • Use Peer DNS: отмечаю галочкой
  • Use Peer NTP:
  • DHCP Options: hostname
  • DHCP Options: clientid
  • Add Default Route: yes
  • Default Route Distance: 0

, перейдя на вкладку Status — можно будет увидеть адрес присвоенный DHCP сервером данному свитчу (в моем случае это 10.7.8.167/23)

Теперь если отключиться от ethernet 4 то доступ к свитчу возможен будет через оптическое подключение.

Далее раз у меня одна сеть (пока во всяком случае), то нужно все порты каждого микротика сделать принадлежными оптическому соединению.

winbox — mac — user&pass — Interfaces — захожу в интерфейс ether2 и делаю, что в роли Master port выставляю sfp-sfpplus1, только вот такие действия нельзя проделать с ether1.

Пример через командную строку.

[admin@switchbal5] > interface ethernet set ether5,ether6,ether7 master-port=sfp-sfpplus1

[admin@switchbal5] > interface ethernet print

Flags: X — disabled, R — running, S — slave

# NAME MTU MAC-ADDRESS ARP MASTER-PORT SWITCH

4 S ether5 1500 4C:5E:0C:1D:5B:DA enabled sfp-sfpplus1 switch1

5 S ether6 1500 4C:5E:0C:1D:5B:DB enabled sfp-sfpplus1 switch1

6 S ether7 1500 4C:5E:0C:1D:5B:DC enabled sfp-sfpplus1 switch1

Т.е. когда я подключу любое сетевое устройство способное получить IP адрес к примеру в 5 порт оно получит доступ в текущую сеть между другими такими же подключенными к следующему свитчу.

После прописываем что у моста будет адрес полученный от DHCP сервера:

IP — Addresses — Add —

  • Address: 10.7.8.164/23
  • Network: 10.7.8.0
  • Interface: bridge

И нажимаем после Apply & OK

По такому же принципу проделываю и для другого Mikrotik с именем switchbal6.

Если после того как все действия были проделаны у Вас не горит линк, как к примеру было у меня, что из Mikrotik (switchbal5) sfp-sfpplus1 — 1 метровый кабель — Mikrotik (switchbal6) sfpplus2 линк не горел следует проверить, что в IP — DHCP Client — добавлен IP адрес и оба устройства видят друг друга, а также к какому Mikrotik в sfp-sftplus1sfpplus2) происходит подключение интерфейс должен быть включен: winbox — mac&ip — user&pass — Interfaces — интерфейс не должен быть затемнен.

Вот собственно и все, а только после когда из Ethernet по оптическому кабелю будет все подключено и тестовым ноутбуком проверено, что подключившись к новому switch‘у выдается IP-адрес от DHCP-сервера и видятся внутренние ресурсы можно перевести 4 порт в подчинение sfp-sfpplus1 и удалить из Bridge‘а. На этом я прощаюсь, пошаговая заметка подготовлена, до встречи, с уважением автор блога — ekzorchik.
