Мое знакомство с Grandstream DP750

Posted by

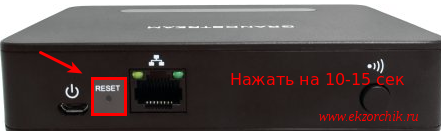

Шаг №1: Первый делом нужно сбросить все настройки на базовой станции , с задней части коробочки есть кнопка Reset которую следует на 10-15 секунд нажать и подержать (Понадобится разогнутая скрепка), а до этого подключить устройство к сети 220В (Output: 5V 1A), после чего базовая станция произведет перезагрузку и все настройки будут сброшены.

Сбрасываем все настройки на базовой станции

На заметку: либо же сброс всех настроек можно выполнить через Web-интерфейс:

http://IP&DNS — user&pass (admin:admin) — Maintenance — Factore Reset — Reset

После сброса всех настроек устройство само получит IP адрес от Вашего DHCP-сервера, Вам только потребуется записать какой у него MAC адрес чтобы опознать IP какой присвоился из доступного диапазона, в моем случае: MAC → 00:0B:82:95:5A:94

По MAC адресу находим IP адрес

По данным Mikrotik‘а: 10.7.8.180

Захожу теперь на Web-интерфейс: http://10.7.8.180 и авторизуюсь:

  • Username: admin
  • Пароль: admin
  • Язык: English (Хотя есть поддержка русского языка)

а после нажимаем «Login» или если язык выбран «Русский», то «Имя для входа».

И вот мы внутри Web-ориентированного меню по администрированию данной базовой станцией

Шаг №2: Как обновить прошивку на базовой станции Grandstream DP750

http://IP&DNS — user&pass (admin:admin)

Текущая прошивка: StatusDECT Status

  • Base Station Name: DP750_955a94
  • Base DECT FW Version: CMBS 4.00 Build 64

Status — System Info

  • Product Model: DP750
  • Part Number: 9610004016A
  • Boot, Core, Base, Prog, Locale, Recovery, Handset = 1.0.1.20

Maintenance — Support

  • For UCM version: 1.0.10.39
  • For UCM versions before: 1.0.10.39

Заходим на официальный сайт и скачиваем самую последнюю прошивку:

http://www.grandstream.com/support/firmware

Последняя прошивка 1.0.2.16

aollo@system:~$ wget http://firmware.grandstream.com/Release_DP75x_1.0.2.16.zip

aollo@system:~$ unzip Release_DP75x_1.0.2.16.zip

aollo@system:~$ file dp75xfw.bin && ls -lh dp75xfw.bin

dp75xfw.bin: data

-rwxrwxrwx 1 aollo aollo 18M авг. 9 00:49 dp75xfw.bin

Теперь шаги по обновлению базовой станции:

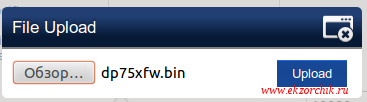

http://IP&DNS — user&pass (admin:admin) — Maintenance — Firmware Upgrade — Handset Firmware: Handset firmware → Upload → Обзор → нахожу прошивку там куда я ее скачал и выбираю:

Закачиваем ее на базовую станцию

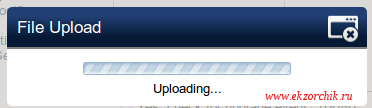

Нажимаю Upload, идет загрузка:

Прошивка загружается...

Очень важно: Процесс обновления может занимать до 30 минут. На протяжении данного времени НИ В КОЕМ СЛУЧАЕ не отключайте оборудование от электропитания!

Но это выше ручной способ, а для автоматического шаги будут следующими:

http://IP&DNS — user&pass (admin:admin) — Maintenance — Firmware Upgrade

  • Firmware Upgrade: Always Check for New Firmware
  • Automatic Upgrade: Yes, check for upgrade every 60 minutes(s)
  • HTTP/HTTPS User Name: admin
  • HTTP/HTTPS Password: admin

затем выбираю способ посредством которого произвести обновление:

  • Upgrade via: HTTP
  • Firmware Server Path: firmware.grandstream.com

После внесения настроек необходимо нажать «Save and Apply», после чего необходимо перезагрузить оборудование:

После перезагружаем базовую станцию

После на запрос:

Are you sure you wish to reboot the base station?

NOTE: All unapplied/unsaved changes will be lost.

Нажимаем OK.

Подтверждаем намерение о перезагрузке базовой станции

и дождаться обновления.

Очень важно: Процесс обновления может занимать до 30 минут. На протяжении данного времени НИ В КОЕМ СЛУЧАЕ не отключайте оборудование от электропитания!

После перезагрузки текущая прошивка стала →

http://IP&DNS — user&pass (admin:admin) — Status — System Info

Boot, Core, Base, Prog, Locale, Recovery, Handset теперь 1.0.2.16 как и было запланировано посредством действия обновления прошивки.

Задача выполнена.

Шаг №3: Как зарегистрировать трубку DP720 на базовой станции Grandstream DP750

На базовом блоке необходимо нажать и удерживать кнопку пэйджинга (значок на стороне где подключен кабель питания, кабель ethernet) до появления соответствующей индикации. После чего на трубку нужно зайти: Menu (Меню) — Settings (Настройки) — Registration (Регистрация) — Select Base (Выбираем базу) — к примеру: Base1 — и нажимаем Subscribe (Подписать), когда трубка зарегистрирована на трубке должна быть надпись: Handset Subscribed.

После переключаемся на Web-интерфейс базовой станции и смотрим:

http://IP&DNS — user&pass (admin:admin) — Status — DECT Status

После переключаемся на Web-интерфейс базовой станции и смотрим:

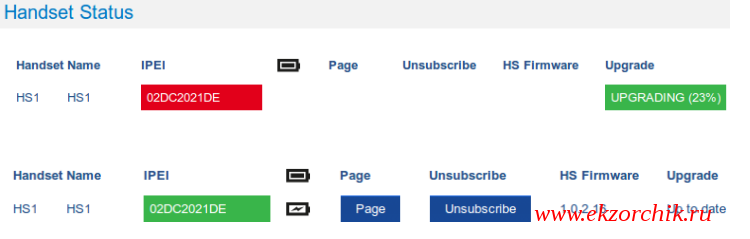

На заметку: Так же как и на базовой станции обновляется прошивка, на трубках и тоже, нажимаем со странице DECT Status кнопку в строке зарегистрированной трубки Upgrade, на трубке в тот же миг появляется полоса загрузки (Downloading… 4% и т.д). А в свою очередь на странице DECT Status также отображается процесс обновления:

Нажимаем Upgrade и происходит обновление всех трубок

На заметку: В процессе обновления ПО трубке батарея должна быть либо заряжена, либо находиться на зарядке. Ведь кирпич нам не нужен.

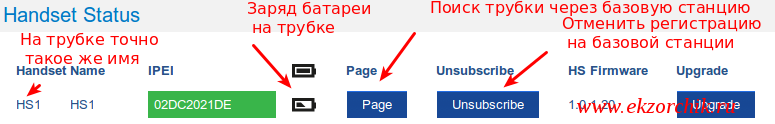

Я думаю, что из приведенного скриншота выше все понятно, также отменить регистрацию трубки можно и с самой трубки:

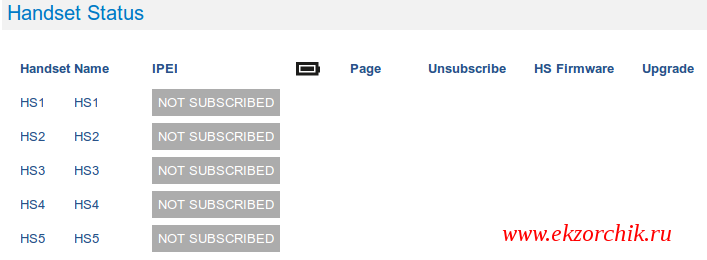

Меню — Настройки — Регистрация — Deregister — Выбор — Deregister — PIN Verification: 0000Завершение и вот в Web-интерфейсе больше не значится данной трубки:

С самой трубки можно отвязать трубку от базовой станции

Шаг №4: Чтобы узнать к какой базовой станции подвязана трубка.

На самой трубке Grandstream DP720 — Menu — Settings — Status

  • Model(RF): DP720 1.6A(EU)
  • Firmware (BS/HS): 1.0.2.16 1.0.2.16
  • IP Address: 10.7.8.180
  • Subnet Mask: <Netmask>
  • Gateway: <Gateway>
  • MAC Address: 00:0B:82:95:5A:94
  • IPEI: 02:DC:20:21:DE

После того, как узнали IP адрес базовой станции открываем браузер и в строке адреса указываем IP адрес, авторизуемся и делаем все те дела которые и планировались.

Шаг №5: Теперь когда трубка зарегистрирована ее нужно настроить на связь с облачной АТС «Манго» (будь оно не ладное):

http://IP&DNS — user&pass (admin:admin) — Profiles — Profile 1 — General Settings:

  • Profile Active: Yes
  • SIP Server: <domain>.mangosip.ru:60000

После нажимаю Save and Apply

http://IP&DNS — user&pass (admin:admin) — Profiles — Profile 1 — Network Settings:

  • NAT Traversal: No

http://IP&DNS — user&pass (admin:admin) — Profiles — Profile 1 — SIP Settings — Basic Settings:

  • SIP Transport: UDP
  • SIP Registration: Yes
  • Register Expiration: 180
  • Local SIP Port: сюда вписывается цифровое значение локального sip-порта в диапазоне 1024-49151, число должно быть нечётным.. Это значение выбирается либо произвольно, либо задаётся Вашим системным администратором.

Рекомендуемое значение локального sip-порта: «49051»

Для второй базовой станции данное значение следует изменить (но не такое же).

После нажимаю Save and Apply.

http://IP&DNS — user&pass (admin:admin) — Profiles — Profile 1 — Audio Settings:

  • Preferred DTMF Method 1: In-audio (рекомендуется)
  • Preferred DTMF Method 2: In-audio
  • Preferred DTMF Method 3: In-audio

Либо же использовать RFC2833, но точно такими же настройками:

  • DTMF Payload Type: 96
  • Preferred Vocoder 1: PCMA
  • Preferred Vocoder 2: PCMA
  • Preferred Vocoder 3: PCMA
  • Preferred Vocoder 4: PCMA
  • Preferred Vocoder 5: PCMA
  • Preferred Vocoder 6: PCMA
  • Preferred Vocoder 7: PCMA
  • Preferred Vocoder 8: PCMA
  • Voice Frames per TX: 2

После нажимаю Save and Apply.

Теперь заводим SIP аккаунт:

http://IP&DNS — user&pass (admin:admin) — DECT — SIP Account Settings

Account №1:

  • SIP User ID: <SIP_ACCOUNT>
  • Authentication ID: <SIP_ACCOUNT>
  • Password: <PASS_SIP_ACCOUNT>
  • Name: <SIP_ACCOUNT>

Profile: 1

  • HS Mode: HS 1(это зарегистрированная трубка)

Active: Yes

После нажимаю Save and Apply.

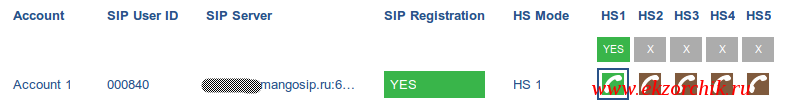

После открыв элемент меню: StatusAccount Status наблюдаю зарегистрированную трубки и SIP аккаунт для нее:

Трубка успешно зарегистрирована на АТС

Пробую звонить куда либо, ну к примеру на тестовый номер «Манго» — 99999, подключение прошло мгновенно, и обратив внимание пиктограмму на Account Status — HS1 с изображением зеленой трубки начала мигать во время звонка.

Шаг №6: Как перезагрузить базовую станцию удаленно.

Вот это новость данная базовая станция Grandstream DP750 поддерживает удаленное подключение через защищенное соединение, такое как SSH, включаю его:

http://IP&DNS — user&pass (admin:admin) — Maintenance — Security Settings — Web/SSH

  • HTTP Web Port: 80
  • HTTPS Web Port: 443
  • Web Access Mode: HTTPS (было HTTP)
  • Disable SSH: No
  • SSH Port: 22

После нажимаю Save and Apply, но это общие настройки, также есть возможность изменить пароль на SSH подключение:

https://IP&DNS — user&pass (admin:admin) — Maintenance — Web/SSH Access

а после перезагружаю Базовую станцию — RebootOK.

Теперь подключаюсь и смотрю что можно сделать через консоль:

DP750> help

  • Supported commands:
  • config — Configure the device
  • status — Show device status
  • upgrade — Upgrade the device
  • reboot — Reboot the device
  • reset — Factory reset
  • help — Show this help text
  • exit — Exit this command shell

Я бы сказал стандартно, что и в прошлой серии, но хоть перезагрузить ее можно будет по аналогии через expect скрипт.

Вот собственно и всё, что мне нужно было самим проработать. Теперь я полностью уверен в настроенном, да и мне опять же лишний опыт в настройке различного оборудования будет. Добавлять по этой заметке больше нечего, пока во всяком случае, а потому я прощаюсь, до новых встреч, с уважением Олло Александр aka ekzorchik.
