Подключение через PPTP к Mikrotik c Ubuntu Trusy

Posted by

Задача: Как подключиться через VPN (Virtual Private Network) к домашней/рабочей сети находящейся за микротиком (Mikrotik) с рабочей станции Ubuntu Trusty Desktop (окружение Gnome Classic).

ekzorchik@trusty:~$ sudo rm -Rf /var/lib/apt/lists

ekzorchik@trusty:~$ sudo apt-get update && sudo apt-get upgrade -y

ekzorchik@trusty:~$ sudo apt-get install linux-generic-lts-xenial linux-image-generic-lts-xenial -y

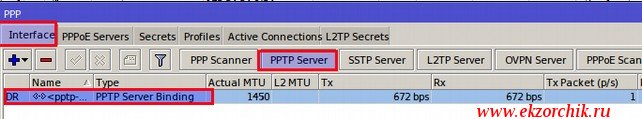

Настраиваю подключение на Микротик который смотрит в интернет, на нем у меня настроен сервис Mikrotik+VPN+:

Applications (Приложения) — System Tools (Системные утилиты) — Preferences (Параметры) — Network Connections (Сетевые соединения) — Add

  • Choose a Connection Type: выбираю Point-to-Point Tunneling Protocol (PPTP)

и нажимаю кнопку Create, затем привожу настройки подключения к виду:

  • Connection name: work

вкладка VPN:

  • Gateway: home.domain.ru
  • User name: ekzorchik
  • Password: 712mbddr@ и не забываем выставить настройку сохранения пароля Saved

после щелкаю на Advanced и указываю какой тип аутентификации при подключении к роутеру Mikrotik использовать:

  • Allow the following authentication methods: MSCHAPv2

и нажимаю кнопку OK окна PPTP Advanced Options.

Вкладка IPv4 Settings:

  • Method: Automatic (VPN)

и сохраняю внесенные изменения переходом на кнопку Save… Далее потребуется ввести пароль от повышения прав (как при использовании sudo) для разблокировку «Связки ключей» Ubuntu Trusty Desktop и нажать Unlock.

Теперь произвожу подключение:

В правой верхней части экрана нажимаю на две стрелочки, одна смотрит вверх, а другая в низ левой кнопкой мыши, после переходим на VPN Connectionswork (Созданная конфигурация для удаленного подключения)

Если все настроено правильно, то рабочая станция Ubuntu Trusty Desktop успешно соединиться через клиент VPN к сети за Mikrotik.

Ubuntu Trusty Desktop успешно подключилось к VPN сервису через PPTP на Mikrotik

ekzorchik@trusty:~$ ip r

default dev ppp0 proto static

10.9.9.0/24 dev eth0 proto kernel scope link src 10.9.9.168 metric 1

172.54.54.1 dev ppp0 proto kernel scope link src 172.54.54.100

вот создался интерфейс ppp0 и я вижу сеть, локальную сеть, да и значок на подключении изменился с обычного на значок с замочком:

Значок "Замочка" говорит, что я подключен к сети за MikrotikВообще если у Вас не идет подключение, то следует смотреть логи Mikrotik и еще раз проверить настройка PPTP сервера.

На заметку: я описываю свои настройки, у меня работает Mikrotik Cloud + DNS + CNAME запись, в Вашем случае это может не работать, но это не означает что заметка не функциональна. Просто это не Ваш случай. Вообще лучше использовать организацию VPN ресурса с использованием L2TP + IPSEC, а не pptp. Только вот дефолтного клиента в Ubuntu Trusty Desktop нет и нужно изобретать велосипед или искать дополнительные надстройки.

Таким образом я из любого места (если не заблокировано) могу подключаться к домашней/рабочей сети и сервисам внутри, как если бы я находился на месте — это очень удобно.

Итак я для себя оформил, как и что нужно сделать дабы с Ubuntu Trusty Desktop подключиться к Mikrotik через VPN сервис. На этом я прощаюсь, с уважением автор блога Олло Александр aka ekzorchik.
