Задача: Задокумментировать, как связать два Mikrotik через Wi-Fi посредством организации моста между ними.

С чего бы это мне заниматься таким вещами, как организации связи двух микротиков. Просто мой домашний микротик обслуживает мой дом (первый и второй этаж), а вот есть так называемый дедов дом и до него не протянут кабель ethernet. К тому же у меня есть задумка организовать:

Электрический шкаф: Розетка, Лампа(ы) и все это управляется через связку Raspberry Pi 3 Model B + Relay Board, а вот чтобы передавать команды на эту связку как раз и нужна сеть. А тут такое дело что можно в шкаф поставить Mikrotik RB951Ui-2HnD и через него настроить мост до основного микротика. Можно конечно средствами Raspberry организовать подключение через Wi-Fi, но я пока от этого варианта отказался, лучше использовать сетевое оборудование.

Сперва я собираю схему:

Mikrotik RB951Ui-2HnD (SSID: test) к нему будет подключаться точка доступа Mikrotik hAP Lite

Шаги на Mikrotik RB951Ui-2HnD (прошивка v6.41.2)

1) Сбрасываю все настройки через физический доступ к оборудованию, после подключаюся к нему через eth2 с ноутбука Lenovo E555 операционная система Ubuntu 18.04 Desktop amd64 через утилиту winbox.

2) winbox — MAC — user&pass (по дефолту логин admin, а пароль не задан) и сбрасываю все настройки которые есть в самом микротике по дефолту: System — Reset Configuration и отмечаю галочками пункты:

  • No Default Configuration
  • Do Not Backup

и нажимаю кнопку Reset Configuration

3) Создаю Bridge и добавляю в него все порты, как ethernet так и wlan (интерфейс включаю если он выключен)

4) Назначаю IP Address созданному в пункте 3 Bridge1

winbox — mac — user&pass — IP — Addresses — Add

Address: 172.16.40.1/24

Network: 172.16.40.0

Interface: bridge1

5) Поднимаю DHCP сервис:

winbox — mac — user&pass — IP — DHCP Server — вкладка DHCPDHCP Setup, где вешаю DHCP сервис на Bridge1

5) Затем переподключаюсь к Mikrotik через утилиту winbox, но уже не по MAC-адресу, а по IP

6) Настраиваю Wi-Fi часть

winbox — ip&dns — user&pass — Wireless — и через правый клик мышью на интерфейсе wlan1 произвожу настройку:

Вкладка: Wireless

  • Mode: bridge
  • Band: 2GHz-only-N
  • Channel Widt: 20MHz
  • Frequency: auto
  • SSID: test
  • Wireless Protocol: nv2

вкладка: WDS

  • WDS Mode: dynamic
  • WDS Default Bridge: bridge1
  • WDS Default Cost: 100

вкладка: NV2

  • TDMA Period Size: 2ms
  • Cell Radius: 10km
  • Security: отмечаю галочкой
  • Preshared Key: Aa1234567
  • Mode: dynamic downlink

Вкладка: Tx Power

  • Tx Power Mode: all rates fixed
  • Tx Power: 17dbm

вкладка: HT

  • Tx Chains: отмечаю галочками обе настройки chain0 & chain1
  • Rx Chains: отмечаю галочками обе настройки chain0 & chain1
  • Guard Interval: long

и после сохраняю внесенные изменения в интерфейсе wlan1 нажатием кнопки Apply & OK

На заметку: После того как я открыл свойства интерфейса wlan1 я переключился к Simple Mode на Advanced Mode.

Шаги на Mikrotik hAP Lite (прошивка v6.41.2)

На заметку: нужно назначить созданному при повторении пунктов 1,2,3, а на 4 указать что адрес bridge1 из диапозона первого Mikrotik, к примеру я указал что он 172.16.40.100

1) Открываю свойства интерфейса wlan1 и настраиваю интерфейс на подключение к

Mikrotik RB951Ui-2HnD

вкладка: Wireless

  • Mode: station wds
  • Band: 2GHz-only-N
  • Channel Widht: 20MHz
  • Frequency: auto
  • SSID: test
  • Wireless Protocol: nv2
  • Default Authenticate: отмечаю галочкой

вкладка: HT

  • Tx Chains: отмечаю галочками обе настройки chain0 & chain1
  • Rx Chains: отмечаю галочками обе настройки chain0 & chain1
  • Guard Interval: long

вкладка: NV2

  • Security: отмечаю галочкой
  • Preshared Key: Aa1234567

и после сохраняю внесенные изменения в интерфейсе wlan1 нажатием кнопки Apply & OK

Проверяю перейдя и уже находясь в свойствах интерфейса wlan1 на вкладку Status, должно быть так:

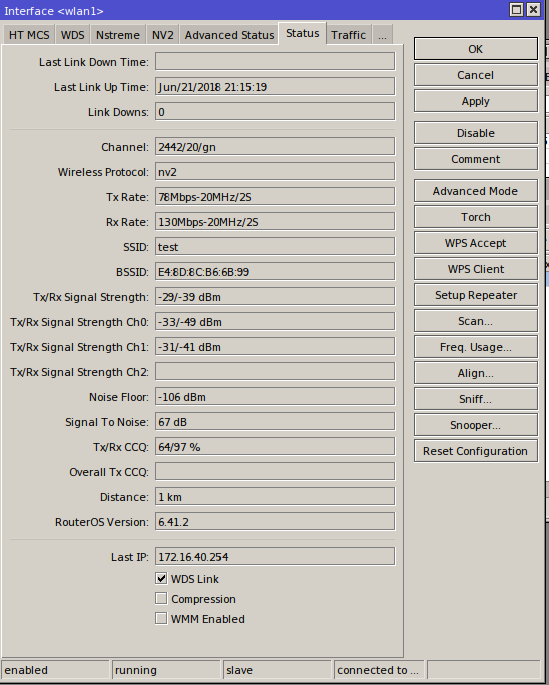

Установленная связь двух Mikrotik по Wi-FiИз скриншота видно, что Mikrotik hAP Lite успешно установил соединение через Wi-Fi и я также проверив со своего рабочего ноутбука подключенным лишь к Mikrotik RB951Ui-2HnD через ethernet кабель вижу удаленную точку:

ekzorchik@navy:~$ ping 172.16.40.100 (Mikrotik hAP Lite)
PING 172.16.40.100 (172.16.40.100) 56(84) bytes of data.
64 bytes from 172.16.40.100: icmp_seq=1 ttl=64 time=3.69 ms
64 bytes from 172.16.40.100: icmp_seq=2 ttl=64 time=2.19 ms

ekzorchik@navy:~$ ping 172.16.40.1 (Mikrotik RB951Ui-2HnD)

PING 172.16.40.1 (172.16.40.1) 56(84) bytes of data.
64 bytes from 172.16.40.1: icmp_seq=1 ttl=64 time=0.225 ms
64 bytes from 172.16.40.1: icmp_seq=2 ttl=64 time=0.250 ms

На заметку: Ни каких правил в Firewall & Routes я не настраиваю.

На заметку: Если же уже есть Wi-Fi сеть, как у меня на главном Mikrotik RB2011UiAS-2HnD и используется Wireless Protocol: 802.11 то, создается еще один интерфейс wlan2 (создаю сеть SSID: test, Pass: Aa1234567) и он наследует основные настройки от wlan1. Получается главное синхронизировать настройки Protocol на микротиках которые будет подключаться к созданной точке настроенной на интерфейсе wlan2 и на забыть правильно указать режим Mode.

На заметку: А чтобы Mikrotik hAP Lite получал DHCP адреса от самого главного Mikrotik RB2011UiAS-2HnD как сделано у меня дома, нужно на hAP Lite или же Mikrotik RB951Ui-2HnD настроить DHCP Relay

winbox — ip&dns — user&pass — IP — DHCP Relay — Add –

  • Name: relay1
  • Interface: wlan1
  • DHCP Server: указываю IP адресс того Mikrotik на котором поднят сервис DHCP, у меня на Mikrotik RB2011UiAS-2HnD.

После этого, все кто подключен к Mikrotik будут при установленном соединение до главного Mikrotik получать сетевые IP адреса.

Считаю, что на этом всё, заметка разобрана. Главное из всего этого, что я подчерпнул так это что не нужно спешить и сперва собрать стенд, а уже после делать задачу. С уважением, автор блога Олло Александр aka ekzorchik.
