Настройка syslog-ng для сбора логов интернет-центра ZyXEL Keenetic Giga 2

Posted by

Я продолжаю уже можно сказать серию заметок по обзору настройки для сбора логов с домашних сетевых устройств обеспечивающих меня доступом ко всемирной паутине.

Сперва это был Prestige Zyxel 660HW-T1, потом Zyxel Keenetic Lite, а теперь и многофункциональный интернет-центр . Посмотрим, как дела обстоят у него. Все также просмотр логов точки доступа через Web-интерфейс не отличается удобством, исходя из этого либо на сервере или рабочей станции поднимем syslog-ng. Я рассмотрю установку на примере рабочей станции. Все дальнейшие действия буду проводить на системе используемой в повседневности, а именно Desktop amd64. И так есть:



Исходная система:

ekzorchik@srv-monitor:~$ uname -a && lsb_release -a

Linux srv-monitor 3.2.0-23-generic #36-Ubuntu SMP Tue Apr 10 20:39:51 UTC 2012 x86_64 x86_64 x86_64 GNU/Linux

Description: Ubuntu 12.04 LTS

Release: 12.04

Codename: precise

Для справки:

  • Локальная сеть 192.168.1.0/24
  • Моя рабочая станция под управлением Ubuntu 12.04 Desktop amd64, имеющий адрес 192.168.1.33
  • Интернет центр ZyXEL Keenetic Giga 2 которому присвоен IP-адрес 192.168.1.9

Произведем установку syslog-ng из репозитариев Ubuntu 12.04 Desktop:

ekzorchik@srv-monitor:~$ sudo apt-get install syslog-ng



Создадим резервную копию конфигурационного файла который будем править:

ekzorchik@srv-monitor:~$ sudo cp /etc/syslog-ng/syslog-ng.conf /etc/syslog-ng/syslog-ng.conf.backup

ekzorchik@srv-monitor:~$ sudo touch /var/log/zyxel_internet_giga2.log

После этого займемся редактированием и добавляем туда следующие строки:

ekzorchik@srv-monitor:~$ sudo nano /etc/syslog-ng/syslog-ng.conf

очищаем конфигурационный файл и приводим к виду указанному ниже

@version: 3.3

далее следует:

# настраиваем новый источник — сеть.

# теперь syslog-ng будет слушать 514-й udp-порт.

source s_udp {

udp();

};



# определяем новое хранилище логов с именем df_zyxel.

# всё что будет направляться в это хранилище будет

# складываться в файл /var/log/zyxel_internet_giga2.log.

destination df_zyxel {

file(«/var/log/zyxel_internet_giga2.log»);

};

# определяем новый фильтр. фильтровать будем по адресу клиента.

# здесь нужно указать ip-адрес интернет-центра

filter f_zyxel {

host(«192.168.1.9»);

};

# настраиваем логирование информации с источника s_udp,

# попадающей под правила фильтра f_zyxel, в хранилище df_zyxel

log {

source(s_udp);

filter(f_zyxel);

destination(df_zyxel);

};



После этого нужно перезапустить syslog-ng:

ekzorchik@srv-monitor:~$ sudo invoke-rc.d syslog-ng restart



Проверяем, работает ли сервис в системе:

ekzorchik@srv-monitor:~$ sudo netstat -anp | grep syslog-ng

udp 0 0 0.0.0.0:514 0.0.0.0:* 3273/syslog-ng

, сервис работает и слушает порт 514 в системе на прием сообщений.

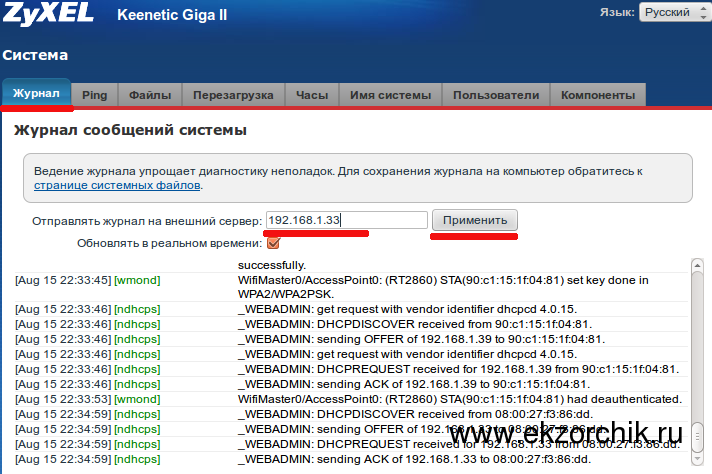

Далее заходим в веб-интерфейс интернет-центра ZyXEL Keenetic Giga 2 и идём в меню «Система» -> «Журнал«.

указываем, что теперь журнал направлять на удалённый syslog сервер и прописываем IP-адрес этого сервера (моя рабочая станция) на котором настроена служба syslog.

указываем, что теперь журнал направлять на удалённый syslog сервер

По окончании нажимаем кнопку: «Применить». И появляется сообщение, что настройки успешно применились.

Всплывающее сообщение, что настройки применены. Перезагрузка не требуется.

Перезагружать интернет-центр уже не нужно.

Теперь вся информация, которую раньше вы смотрели через веб-интерфейс посредством меню «Система» -> «Журнал«- можно наблюдать и на рабочей станции в файле /var/log/zyxel_internet_giga2.log.

Смотрим в реальном времени, что пишется в лог:

ekzorchik@srv-monitor:~$ sudo tail -f /var/log/zyxel_internet_giga2.log

Отобразим собранные логи с интернет-центра Zyxel Keenetic Giga 2

Aug 15 22:54:48 192.168.1.9 ndm: Network::StaticNat: static NAT rule has been added.

Aug 15 22:54:51 192.168.1.9 ndm: Core::ConfigurationSaver: configuration saved.

Aug 15 22:55:03 192.168.1.9 ndm: Network::StaticNat: static NAT rule has been removed.

Aug 15 22:55:06 192.168.1.9 ndm: Core::ConfigurationSaver: configuration saved.

Aug 15 22:55:52 192.168.1.9 ndm: Core::ConfigurationSaver: configuration saved.

Aug 15 23:04:52 192.168.1.9 wmond: WifiMaster0/AccessPoint0: (RT2860) STA(90:c1:15:1f:04:81) had associated successfully.

Aug 15 23:04:52 192.168.1.9 wmond: WifiMaster0/AccessPoint0: (RT2860) STA(90:c1:15:1f:04:81) set key done in WPA2/WPA2PSK.

Aug 15 23:04:53 192.168.1.9 ndhcps: _WEBADMIN: get request with vendor identifier dhcpcd 4.0.15.

Aug 15 23:04:53 192.168.1.9 ndhcps: _WEBADMIN: DHCPDISCOVER received from 90:c1:15:1f:04:81.

Aug 15 23:04:53 192.168.1.9 ndhcps: _WEBADMIN: sending OFFER of 192.168.1.39 to 90:c1:15:1f:04:81.

Aug 15 23:04:53 192.168.1.9 ndhcps: _WEBADMIN: get request with vendor identifier dhcpcd 4.0.15.

Aug 15 23:04:53 192.168.1.9 ndhcps: _WEBADMIN: DHCPREQUEST received for 192.168.1.39 from 90:c1:15:1f:04:81.

Aug 15 23:04:53 192.168.1.9 ndhcps: _WEBADMIN: sending ACK of 192.168.1.39 to 90:c1:15:1f:04:81.

Aug 15 23:05:00 192.168.1.9 wmond: WifiMaster0/AccessPoint0: (RT2860) STA(90:c1:15:1f:04:81) had deauthenticated.

Исходя из этого можно по такому же принципу организовать пересылку всех логов с интернет-центра ZyXEL на сервер на котором осуществляется централизованное хранение логов работы, как сетевого оборудования так и различных операционных систем.

На текущий момент размер лога:

ekzorchik@srv-monitor:~$ dir -hl /var/log/zyxel_internet_giga2.log

-rw——- 1 root root 562 Aug 15 22:55 /var/log/zyxel_internet_giga2.log

Этот лог занимает не так уж и много места, но всё-таки полезно произвести ротацию. Для того достаточно создать файл ekzorchik@srv-monitor:~$ sudo touch /etc/logrotate.d/zyxel_keenetic_giga2 следующего содержания:

ekzorchik@srv-monitor:~$ sudo nano /etc/logrotate.d/zyxel_keenetic_giga2 — приведем к виду ниже:

/var/log/zyxel_internet_giga2.log { weekly rotate 5 compress missingok }

Теперь раз в неделю лог будет ротироваться и будут сохраняться последние пять ротированых логов.

Как видите интернет центры домашнего пользования отличаются выдаваемой информацией о своей работе. Могу от себя сказать, что работа данного оборудования меня очень порадовала. Простота и расширенный лог работы лучше позволяет понять, а как это все работает. Следите за публикацией реальных заметок на моем блоге. И конечно же обращайтесь по почте если что не совсем понятно в заметке. На этом всё, с уважением ekzorchik.
