Для проекта Majordomo мне нужен инструмент реализации сцены да и для всего остального.

Сейчас я разберу как поставить приложение Sweet Home 3D на рабочую станцию под управлением Ubuntu 14.04.5 Desktop amd64 (Gnome Classic) своего ноутбука Lenovo E555.

О каком же инструменте идет речь, а об этом — Sweet Home 3D, программа для создания плана будь то квартира, отдельное помещение, и т.д, где можно расположить начиная от пола до потолка, а также не забыть про интерьер (мебель, двери, окна и даже светильники, жалюзи). Но это не просто создание двухмерного плана, все добавляемые объекты могут вращаться, быть объемными, т. е. Создание Трехмерного плана Вашего замысла. А ее бесплатность — это что-то с нечто. Такого больше не сыщешь, к тому же она на русском и это большой плюс.

Сама же программа Sweet Home 3D позиционируется такими достоинствами, как:

  • Кроссплатформенность, но мне это без разницы, главное что под мою рабочую/домашнюю систему оно было установлено и я его использую.
  • Полная поддержка русского языка
  • Простая в использовании, справка на русском и богатство видеоматериалов.
  • Экспорт в obj-формат.
  • И т.д.

Скачиваю самую последнюю версию (а также в своем хранилище важных наработок сохраняю ее:)

ekzorchik@navy:~$ wget https://sourceforge.net/projects/sweethome3d/files/SweetHome3D/SweetHome3D-5.3/SweetHome3D-5.3-linux-x64.tgz

ekzorchik@navy:~$ mkdir sweethome

ekzorchik@navy:~$ cp SweetHome3D-5.3-linux-x64.tgz ~/sweethome/

ekzorchik@navy:~$ cd sweethome/

ekzorchik@navy:~/sweethome$ tar zxf SweetHome3D-5.3-linux-x64.tgz

После распаковки будет создан каталог: SweetHome3D-5.3

Для удобства вызова перемещаю все файлы в один каталог:

ekzorchik@navy:~$ mv sweethome/SweetHome3D-5.3/* sweethome/

Чтобы запустить приложение:

ekzorchik@navy:~$ ./sweethome/SweetHome3D

янв 15, 2017 12:55:00 PM java.util.prefs.FileSystemPreferences$1 run

INFO: Created user preferences directory.

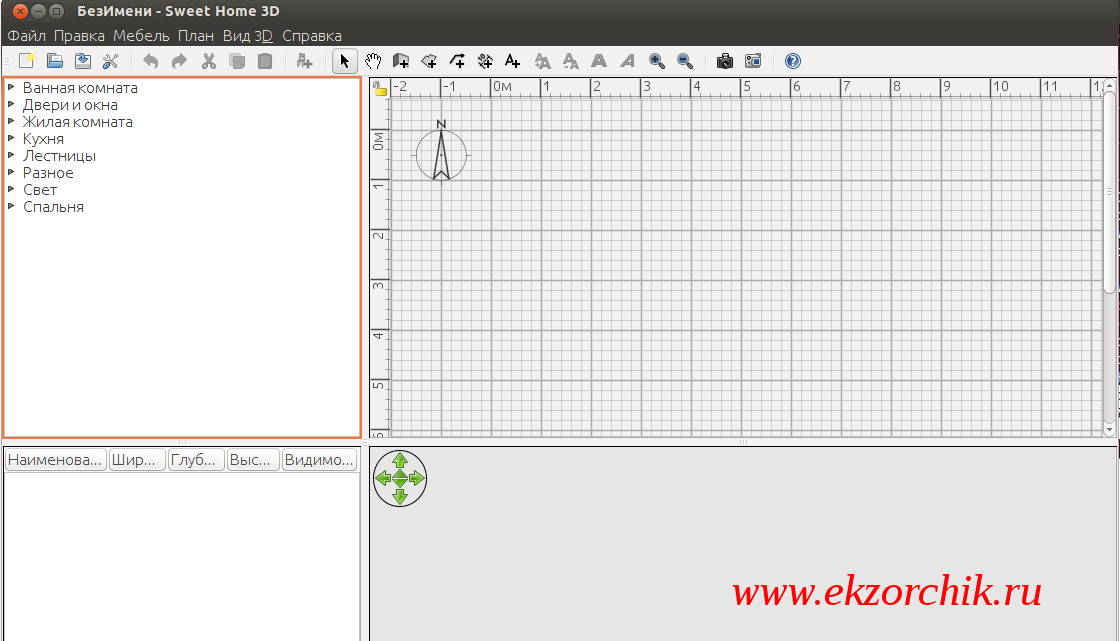

Интерфейс программы Sweet Home 3D на Ubuntu Trusty

Но чтобы каждый раз не открывать консоль командной строки следует создать на рабочем столе ярлык запуска приложения:

ekzorchik@navy:~$ sudo nano /usr/share/applications/sweethome.desktop

[Desktop Entry]

Version=1.0

Name=Sweet Home 3D

GenericName=Interior 2D design application with 3D preview

GenericName[de]=Innenraumplaner

Comment=Interior design Java application for quickly choosing and placing furni$

Exec=/home/ekzorchik/sweethome/SweetHome3D

Icon=sweethome3d

StartupNotify=true

StartupWMClass=com-eteks-sweethome3d-SweetHome3D

Terminal=false

Type=Application

Categories=Graphics;2DGraphics;3DGraphics;

Keywords=interior;design;2D;3D;home;house;furniture;java;

После этого появляется данный ярлык на запуск приложения по адресу:

Приложения — Графика — Sweet Home 3D (но без иконки, а просто с перечеркнутым кругом).

Чтобы и это дело исправить:

ekzorchik@navy:~$ sudo nautilus /usr/share/applications

после нахожу приложение Sweet Home 3D и открываю его свойства:

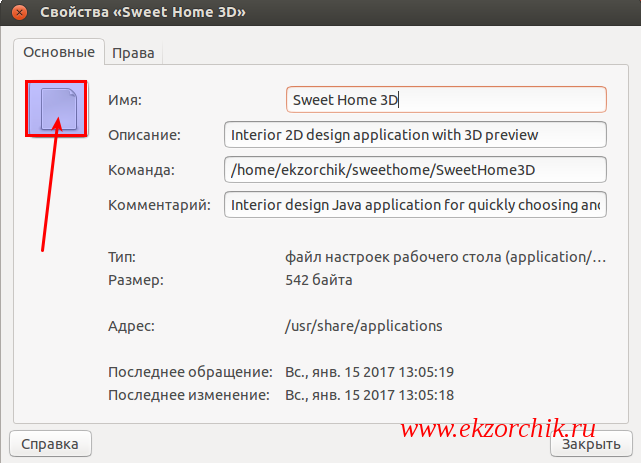

Открываю свойства приложения Sweet Home 3D

Щелкаю левой кнопкой мыши по загнутому листочку (тут должен быть логотип, но так как его нет, то его нужно поставить) этим я открываю файловый менеджер и указываю  до иконки (файл с расширением png)

Итого свойства запуска приложения примут вот такой вот вид:

Загружаю пиктограмму для ярлыка запуска программы Sweet Home 3D

Теперь запуск приложения полностью настроен и можно вынести ярлык на «Верхнюю панель» для быстроты, чтобы все нужно было сразу же под рукой:

Для удобства запуска выношу программу Sweet Home 3D в "Верхнюю панель"

Домашнее задание:

Прочитать справку по программе (она на русском)

Создать план собственного помещения по имеющимся чертежам.

Итого, установка приложения на Ubuntu Trusty завершена и работает, с уважением автор блога Олло Александр aka ekzorchik.
