Настраиваем IP адрес для хоста ESXi 7.0.1

Сегодня и опять это самое сегодня. Сделаю себе заметку, как сервере Supermicro X11DPU (Motherboard: SYS-6029U-TR4) развернута виртуализация в лице ESXi 7.0.1 (VMKernel Release Build 16850804) на USB носитель который подключен на материнской плате и дальше нужно произвести настройку IP адреса для взаимодействия через браузер Google Chrome c ним: Создавать сети, управлять datastore, создавать виртуальные машины.

Открываем консоль взаимодействия с сервером, к примеру, через IPMI, как у меня на примере сервера: Supermicro X11DPU (Motherboard: SYS-6029U-TR4)

На экране консоли либо подключившись к серверу через IPMI (см. заметку: "Как на SYS-6029U-TR4 настроить IPMI")

видим

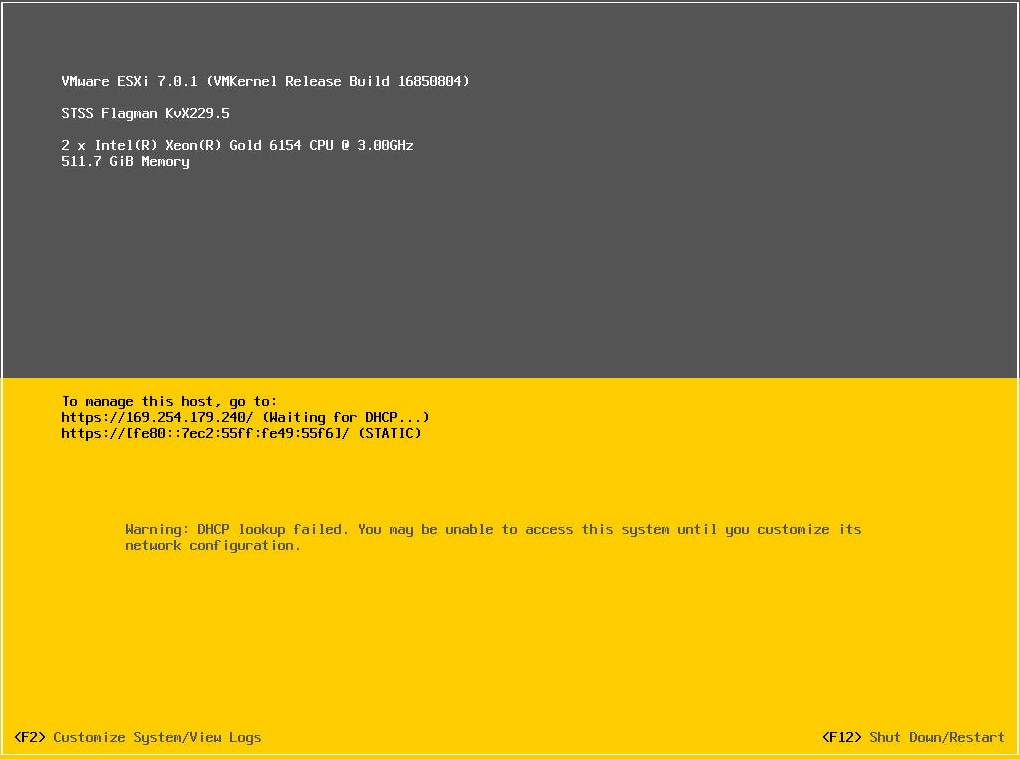

VMware ESXi 7.0.1 (VMKernel Release Build 16850804)

STSS Flagman KvX229.5

2 x Intel® Xeon® Gold 6154 @ 3.00GHz

511.7 GiB Memory

To manage this host, go to:

https://169.254.179.248/ (Waiting for DHCP…)

https://DHCPv6-адрес (Static)

Нажимаем клавишу F2 (Customize System/View Logs)

Авторизуюсь на хосте с данными аутентификации, которые указывал, устанавливая образ VMware-VMvisor-Installer-7.0U1-16850804.x86_64.iso на USB Flash Driver который подключен на материнской плате в USB разъем.

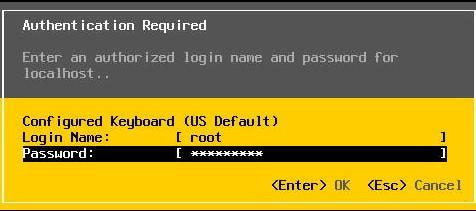

Authentication Required

Enter an authorized login name and password for localhost..

Configured Keyboard (US Default)

• Login name: root
• Password: указываю свой пароль который предназначал когда устанавливал образ VMware-VMvisor-Installer-7.0U1-16850804.x86_64.iso

и нажимаю клавишу "Enter"

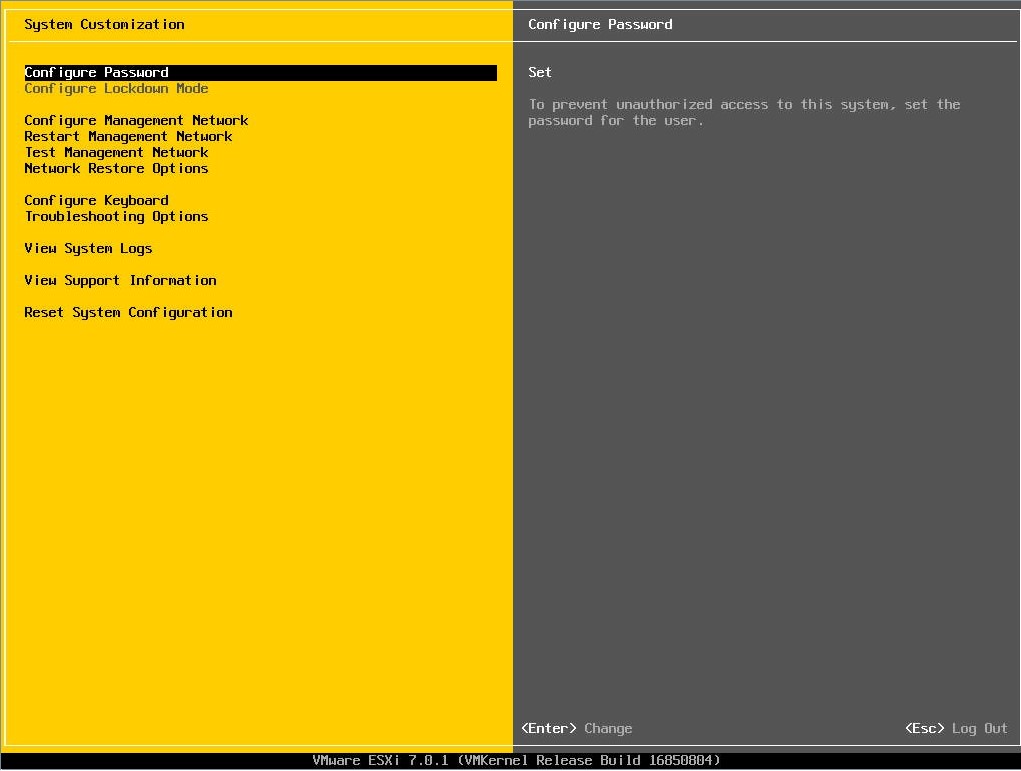

После чего вижу следующие меню

• Configure Password
• Configure Management Network
• Restart Management Network
• Test Management Network
• Network Restore Options
• Configure Keyboard
• Troubleshooting Options
• View System Logs
• View Support Information
• Reset Support Information

Перехожу в Configure Management Network - VLAN (optional)

• VLAN ID (1-4094, or 4095 to access all VLANs): 3

и нажимаю клавишу "ENTER"

Перехожу в Configure Management Network - IPv4 Configuration

• Set static IPv4 address and network configuration: отмечаю клавишей "ПРОБЕЛ"
• IPv4 Address: 192.168.3.107
• Subnet Mask:  255.255.255.0
• Default Gateway: 192.168.3.1

и нажимаю клавишу "ENTER"

Перехожу в Configure Management Network - IPv6 Configuration

• Disable IPv6 (restart required): отмечаю клавишей "ПРОБЕЛ"

и нажимаю клавишу "ENTER"

после нажимаю клавишу "Esc" дабы выйти из меню "Configure Management Network"

и соглашаюсь применить внесенные изменения для хоста и отправить хост на перезагрузку

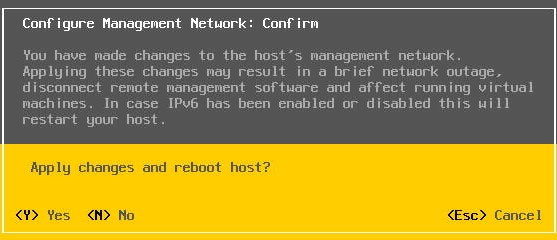

Configure Management Network: Confirm

You have made changes to the host's management network.

Applying these changes may result in a brief network outage, disconnect remote management software and affect running virtual machines. In case IPv6 has been enabled or disabled this will restart your host.

Apply changes and reboot host? нажимаю клавишу "Y"

и хост уходит в перезагрузку

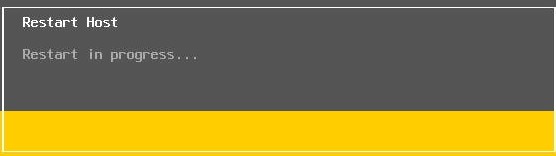

Restart Host

Restart in progress…

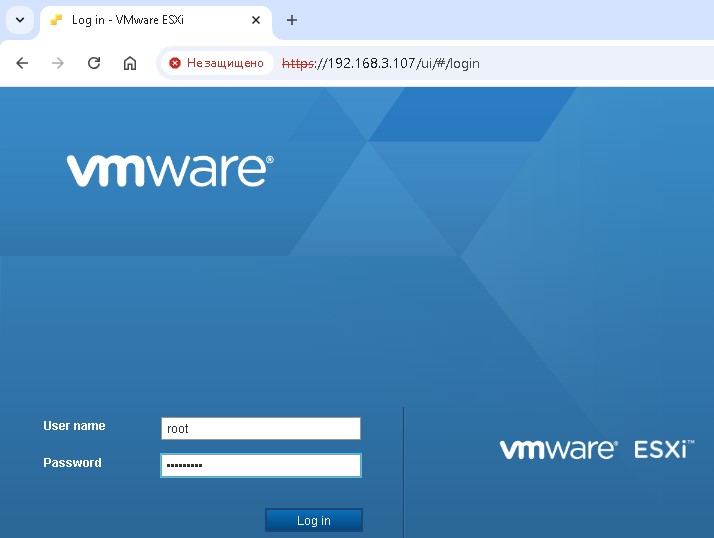

когда хост загрузится я уже смогу со своего рабочего места обратиться к нему через браузер Google Chrome на URL вида: https://192.168.3.107 и выполнить авторизацию, как

• Login: root
• Pass: то что указал когда разворачивал образ

и уже продолжить настройку ESXi хоста на последующее использование, т.е. настроить сети, закачать образа разворачиваемых систем, развернуть виртуальные машины.

При первом входе через браузер советую снять галочку

• Join the VMware Customer Experience Improvement Program: галочку снимаю и нажимаю “ОК”

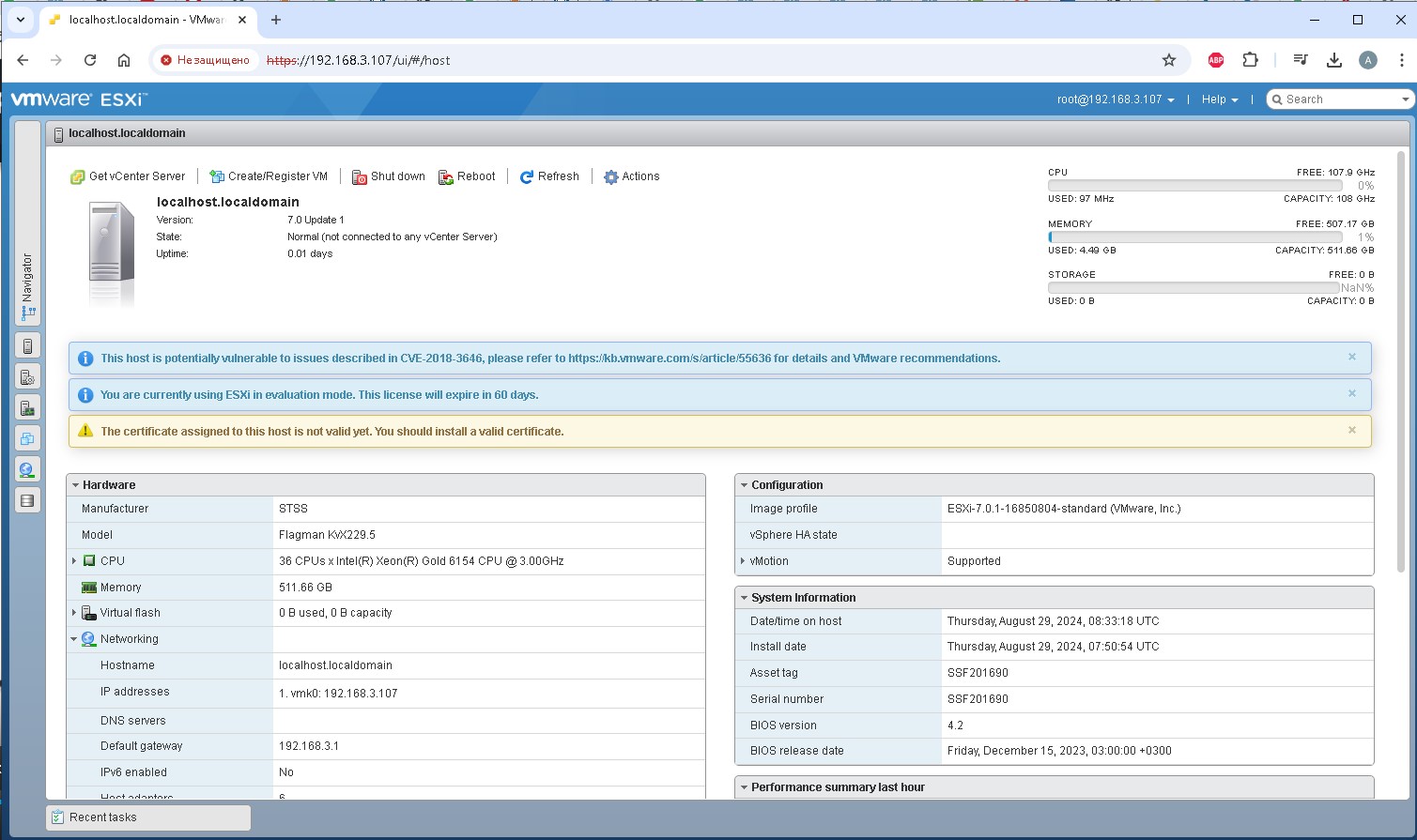

Вот так выглядит Web-интерфейс взаимодействия с хостом

На этом пока собственно и все, с уважением автор блога Олло Александр aka ekzorchik.
