Что делать тем, у кого нет на оборудовании (в моем случае это ноутбук — HP dv6-3080er или новенький компьютер) консольного порта для начальной инсталляции сетевого оборудования, в моем случае это Cisco ASA 5505. Поэтому на просторах интернета начал вести поиск выхода из сложившейся ситуации, и обнаружил что существует переходник: COM порт → USB порт

Обратившись к своему хорошему другу с вопросом, может ли он мне во временное пользование дать переходник (Trendnet TU-S9) с COM порта на USB (ответ: Да) — система определила его, как:

ekzorchik@dv6:~$ lsusb | grep Serial

Bus 005 Device 003: ID 067b:2303 Prolific Technology, Inc. PL2303 Serial Port

ekzorchik@dv6:~$ dmesg | grep tty

[ 0.000000] console [tty0] enabled

[ 8420.066112] usb 5-2: pl2303 converter now attached to ttyUSB0

[ 8491.227196] pl2303 ttyUSB0: pl2303 converter now disconnected from ttyUSB0

[ 8522.599413] usb 5-2: pl2303 converter now attached to ttyUSB0

ekzorchik@dv6:~$ ls -l /dev/ttyUSB0

crw-rw—- 1 root dialout 188, 0 июля 11 22:53 /dev/ttyUSB0

Имея эти данные я уже сейчас могу подключиться к своей Cisco ASA 5505 (за основу наглядного подключения возьму свою заметку:

ekzorchik@dv6:~$ sudo apt-get install minicom -y

ekzorchik@dv6:~$ sudo minicom -c on config-asa

Нажимаю: Ctrl + A — после Z для вывода справки, далее клавиша О — после перехожу в пункт «Настройка последовательного порта»

и указываю:

  • 9600 band
  • 8 data bits
  • no parity
  • 1 stop bit
  • Последовательный порт: /dev/ttyUSB0
  • Скорость/Чётность/Биты: 9600 8N1

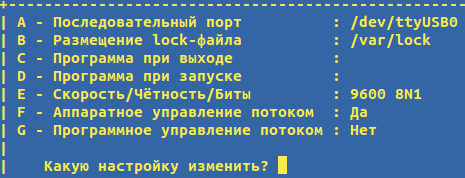

Настройки подключения к устройству Cisco ASA 5505









Сохраняю настройки под названием: config-asa, выхожу и заново подключаюсь:

ekzorchik@dv6:~$ sudo minicom -c on config-asa

и вуаля я в работаю в консоли управления данным сетевым оборудованием

ciscoasa> show version

Cisco Adaptive Security Appliance Software Version 8.3(2)

Device Manager Version 6.3(2)

Compiled on Fri 30-Jul-10 20:17 by builders

System image file is “disk0:/asa832-npe-k8.bin”

Config file at boot was “startup-config”

ciscoasa up 21 mins 16 secs

Hardware: ASA5505, 512 MB RAM, CPU Geode 500 MHz

Internal ATA Compact Flash, 128MB

BIOS Flash M50FW016 @ 0xfff00000, 2048KB

Работает, и работа теперь внутри ничем не отличается от того, что я уже показывал в заметке про консольное подключение к сетевому оборудованию Cisco asa 5505 ранее. Считаю что я достиг своей цели описав все шаги — по сути они точно такие же, но все же немножко по другому, другое устройства соединения. До встречи, с уважением — автор блога ekzorchik.
