Решил в свободное время на работе начать повышать свой кваллификационный уровень значимости себя как специалиста в компании, но ведь как известно, что чем больше ты якобы разбираешься в возникающих проблемах, то тем слабее ты как специалист, но от этого никуда не убежать, невозможно знать все на свете очень и очень хорошо. Можно быть специалистом в одной области, но как системный администратор я себе такого позволить не могу, почему – ну кому я буду нужен если я буду только в Windows системах к примеру разбираться, получается мне дорога только в крупные компании, там то уж я выше головы не прыгну, но я не такой – я хочю и могу контролировать различные области настройки и обслуживания самостоятельно – мне это нравится. И вот теперь я решил взяться за работу с сетевой частью, а именно в моем распоряжении появилась железка CISCO ASA 5505 – для меня это многое значит. Но как начать ее пользоваться, конечно я думаю для многих это не вызываем проблем, типа взял да подключил, но когда ты к сетевому оборудованию не имел доступа, то для тебя по первой это темный лес, что я имею: у меня есть консольный провод, а на другом конце обычный сетевой разъем RJ45, но цветовая расцветка которого имеет отличия от того каким прокладывают сеть:

Текущая:

  • Сервый
  • Синий
  • Зеленый
  • Желтый
  • Оранжевый
  • Красный
  • Коричневый
  • Черный

По схеме из документации я вижу, как устройство нужно подключить к компьютеру

(ноутбук если его использовать должен иметь в наличии COM порт (для справки это: разъем RS232) или переходник (USB COM PORT) на него, но сейчас на 2015 год встретить такой ноутбук целая проблема)

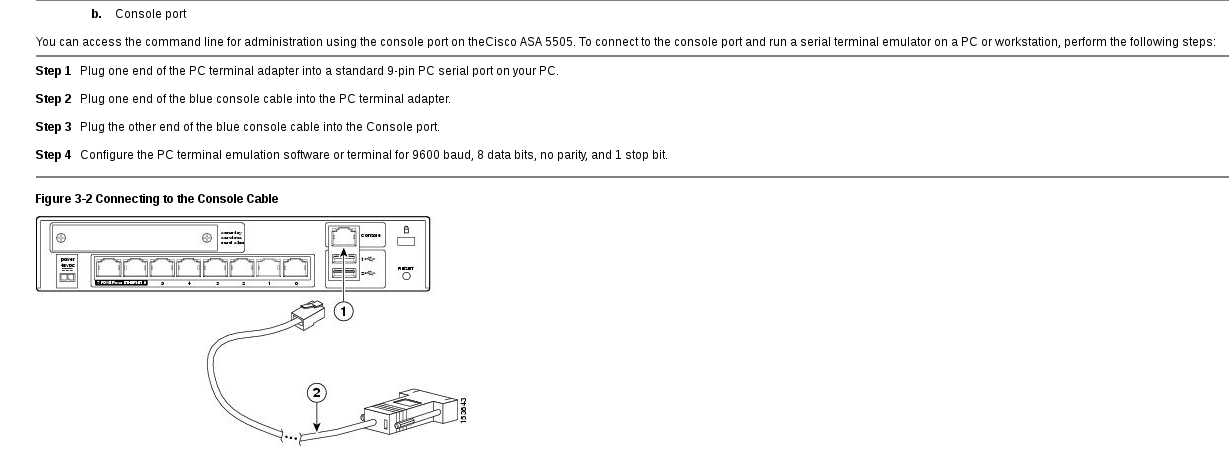

Схема подключения CISCO ASA 5505 через COM порт

Подключив данный COM порт к компьютеру, в настоящий момент на рабочем месте я использую ось: OpenSUSE 13.2 amd64 через консоль терминала определяю информацию по определившему оборудованию в системе:

aollo@system:~> sudo setserial -g /dev/ttyS0

/dev/ttyS0, UART: 16550A, Port: 0x03f8, IRQ: 4

Эти данные мне понадобятся, когда я хочю воплотить такую задумку в практическую часть по рассмотрению, как на своей системе с установленной средой VirtualBOX (использую для тестов) сделать пробросс COM порта внуть гостевой оси, а именно Ubuntu 12.04.5 Server amd64, я просто хочю разобрать как работать с COM портом, кто-то скажет, зачем пробрассывать в Ubuntu если у тебя рабочая станцию OpenSUSE, просто мне OpenSUSE не нравиться, а использовать Ubuntu на рабочем месте по многим причинам пока не представляется возможным, к примеру управление кластером который используется не поддерживает самую последнюю версию, но да ладно вернуть к решению своей головоломке.

Создаю виртуальную машину (или откатываю уже существующую на любой удобный мне снапшот) и в настройках предопределяю используемый COM-порт, вот так как представленно на ниже приведенном скриншоте.

  1. Порт 1:
  2. Включить последовательный порт
  3. Номер порта: COM1
  4. Прерывание: 4 (это из вывода выше IRQ)
  5. Порт B/B: 0x03f8 (это также из вывода выше Port)
  6. Режим порта: Хост-устройство
  7. Путь к порту/файлу: /dev/ttyS0

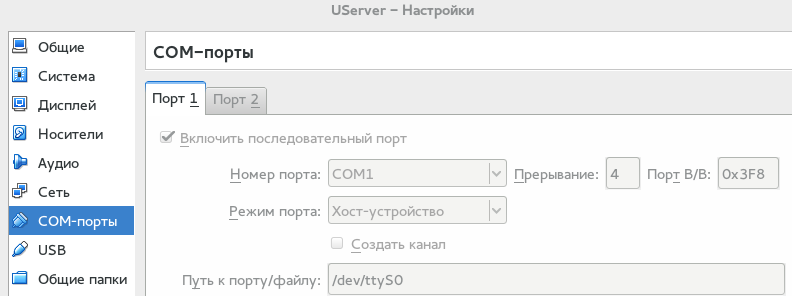

Подключаем COM порт через VirtualBox

Когда виртуальная машина с Ubuntu 12.04.5 Server amd64 на борту загрузиться устанавливаю пакет приложения который может работать с COM-портами:

ekzorchik@srv-mon:~$ sudo apt-get install minicom

Запускаю утилиту minicom:

ekzorchik@srv-mon:~$ minicom

minicom: cannot open /dev/tty8: Permission denied

Ага, нужно права суперпользователя, исправляюсь:

ekzorchik@srv-mon:~$ sudo minicom

Далее

Нажмите Ctrl-A Z чтобы попасть в меню справочных команд

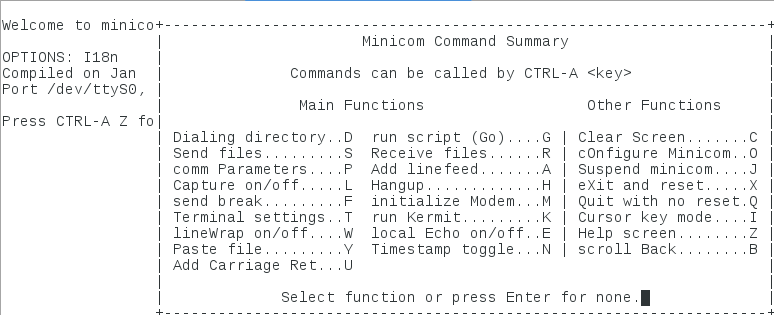

Справка по работе с утилитой minicom

Чтобы отредактировать подключение то нажимаем O (Configure Minicom), переходим на Serial port setup для выставления параметров соединения:

Нажимаем клавишу: “A” и приводим значение Serial Device к виду определенному системой, в моем случае это: /dev/ttyS0 и нажимаем Enter

а после нажимаем клавишу “E”

и указываем:

  • 9600 band
  • 8 data bits
  • no parity
  • 1 stop bit

и здесь нужно нажать: CLVW

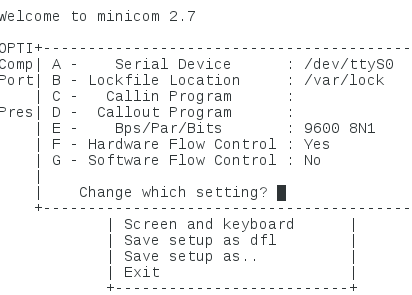

Такие настройки должны быть

После нажимаем клавишу: F = для изменения значения на Yes

А после уже смотрю изменился статус подключения с offline на online (хотя может и не измениться – это не столь важно)

CTRL-A Z for help | 9600 8N1 | NOR | Minicom 2.7 | VT102 | Online 1:38 | ttyS0

Далее сохраняем конфиг на подключениеSave setup as

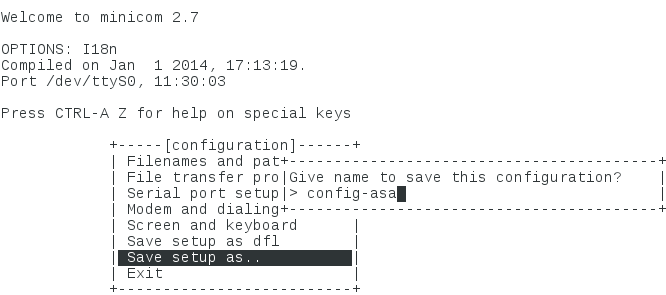

Сохраняем настройки подключения

Выходим из minicom (Exit → Ctrl – A + Q → на вопрос Leave without reset? Отвечаем Yes) и подключаемся с помощью minicom и сохраненным конфигом к устройству:

ekzorchik@srv-mon:~$ sudo minicom -c on config-asa

после нажимаем Enter и Enter и у Вас должно появиться приглашение на ввод команд для получения/изменения информации на устройстве:

Если же у Вас не подхватился сохраненный конфигурационный файл, то когда набрали команду выше можно проделать все действия по определению параметров подключения к устройству подключенному к компьютеру через COM порт, сохранить настройки, выйти и заново набрать команду:

ekzorchik@srv-mon:~$ sudo minicom -c on config-asa

и подключение пройдет (видимо это глюк, но у меня так заработало), нажимаем Enter и получаем ожидающую строку ввода:

ciscoasa> – ожидающая строка ввода на управление CISCO ASA 5505

На заметку: Чтобы отобразить справку по командам или по ключам команды, то синтаксис следующий: ? – отобразить список всех команд, show ? – отобразить справку по команде.

ciscoasa> show version

Cisco Adaptive Security Appliance Software Version 8.3(2)

Device Manager Version 6.3(2)

Compiled on Fri 30-Jul-10 20:17 by builders

System image file is “disk0:/asa832-npe-k8.bin”

Config file at boot was “startup-config”

ciscoasa up 18 mins 29 secs

Hardware: ASA5505, 512 MB RAM, CPU Geode 500 MHz

Internal ATA Compact Flash, 128MB

BIOS Flash M50FW016 @ 0xfff00000, 2048KB

Encryption hardware device : Cisco ASA-5505 on-board accelerator (revision 0x0)

Boot microcode : CN1000-MC-BOOT-2.00

SSL/IKE microcode: CNLite-MC-SSLm-PLUS-2.03

IPSec microcode : CNlite-MC-IPSECm-MAIN-2.06

0: Int: Internal-Data0/0 : address is 74a0.2f5a.e2d6, irq 11

1: Ext: Ethernet0/0 : address is 74a0.2f5a.e2ce, irq 255

2: Ext: Ethernet0/1 : address is 74a0.2f5a.e2cf, irq 255

3: Ext: Ethernet0/2 : address is 74a0.2f5a.e2d0, irq 255

4: Ext: Ethernet0/3 : address is 74a0.2f5a.e2d1, irq 255

5: Ext: Ethernet0/4 : address is 74a0.2f5a.e2d2, irq 255

6: Ext: Ethernet0/5 : address is 74a0.2f5a.e2d3, irq 255

7: Ext: Ethernet0/6 : address is 74a0.2f5a.e2d4, irq 255

8: Ext: Ethernet0/7 : address is 74a0.2f5a.e2d5, irq 255

9: Int: Internal-Data0/1 : address is 0000.0003.0002, irq 255

10: Int: Not used : irq 255

11: Int: Not used : irq 255

Licensed features for this platform:

Maximum Physical Interfaces : 8 perpetual

VLANs : 3 DMZ Restricted

Dual ISPs : Disabled perpetual

VLAN Trunk Ports : 0 perpetual

Inside Hosts : 10 perpetual

Failover : Disabled perpetual

VPN-DES : Enabled perpetual

VPN-3DES-AES : Disabled perpetual

SSL VPN Peers : 2 perpetual

Total VPN Peers : 10 perpetual

Shared License : Disabled perpetual

AnyConnect for Mobile : Disabled perpetual

AnyConnect for Cisco VPN Phone : Disabled perpetual

AnyConnect Essentials : Disabled perpetual

Advanced Endpoint Assessment : Disabled perpetual

Botnet Traffic Filter : Disabled perpetual

Intercompany Media Engine : Disabled perpetual

This platform has a Base license.

Serial Number: JMX1848Z1AK

Running Permanent Activation Key: 0x6218f56c 0xac92ad8f 0xbcd2012c 0xbbc48c80 0x4f052f9e

Configuration register is 0x1

Configuration has not been modified since last system restart.

Ура я разобрался – и это здорово. Теперь я знаю чуточку больше чем обычно. Продолжаю знакомство.

Переход в привилигированный режим

ciscoasa> enable

Password:

Если я правильно понимаю документацию, то по умолчанию пароля на доступ в данный режим из консоли нет, поэтому просто нажимаю Enter и попадаю в необходимый режим работы с устройством:

ciscoasa#

Текущий метод работы устройства:

ciscoasa# show firewall

Firewall mode: Router

Отобразить какие VLAN предопределены сейчас на устройстве:

ciscoasa# show switch vlan

VLAN Name Status Ports

—- ——————————– ——— —————————–

1 inside down Et0/1, Et0/2, Et0/3, Et0/4

Et0/5, Et0/6, Et0/7

2 outside down Et0/0

Назначить пароль на доступ в привилигированный режим:

ciscoasa# configure terminal

ciscoasa(config)# enable password 712mbddr@

входим в настройку интерфейса 1:

ciscoasa(config)# interface vlan 1

Назначаем интерфейсу имя:

ciscoasa(config-if)# nameif lan

На заметку:

Параметр «имя интерфейса» (nameif) в дальнейшем позволяет использовать в настройках не физическое наименование интерфейса, а его имя, которое можно выбрать «говорящим» (inside, outside, dmz, partner и т.д.)

Указываем уровень безопасности:

ciscoasa(config-if)# security-level 100

На заметку:

Параметр «уровень безопасности» (security level) – это число от 0 до 100, которое позволяет сравнить 2 интерфейса и определить, кто из них более «безопасен». Параметр используется качественно, а не количественно, т.е. важно только отношение «больше-меньше». По умолчанию трафик, идущий «наружу», т.е. с интерфейса с большим уровнем безопасности на интерфейс с меньшим уровнем безопасности, пропускается, сессия запоминается и обратно пропускаются только ответы по этим сессиям. Трафик же идущий «внутрь» по умолчанию запрещен.

Назначаем адрес интерфейсу:

ciscoasa(config-if)# ip address 192.168.1.1 255.255.255.0

Waiting for the earlier webvpn instance to terminate…

Previous instance shut down. Starting a new one.

Включаем интерфейс:

ciscoasa(config-if)# no sh

Выходим из настроек данного интерфейса:

ciscoasa(config-if)# exit

Теперь нужно настроить сопоставление аппаратного интерфейса с настроенными сетями:

ciscoasa(config)# show interface

Interface Vlan1 “lan”, is down, line protocol is down

Hardware is EtherSVI, BW 100 Mbps, DLY 100 usec

MAC address 74a0.2f5a.e2d6, MTU 1500

IP address 192.168.1.1, subnet mask 255.255.255.0

Traffic Statistics for “lan”:

0 packets input, 0 bytes

0 packets output, 0 bytes

0 packets dropped

1 minute input rate 0 pkts/sec, 0 bytes/sec

1 minute output rate 0 pkts/sec, 0 bytes/sec

1 minute drop rate, 0 pkts/sec

5 minute input rate 0 pkts/sec, 0 bytes/sec

5 minute output rate 0 pkts/sec, 0 bytes/sec

5 minute drop rate, 0 pkts/sec

ciscoasa(config)# show ip

System IP Addresses:

Interface Name IP address Subnet mask Method

Vlan1 lan 192.168.1.1 255.255.255.0 manual

Vlan2 outside unassigned unassigned DHCP

Current IP Addresses:

Interface Name IP address Subnet mask Method

Vlan1 lan 192.168.1.1 255.255.255.0 manual

Vlan2 outside unassigned unassigned DHCP

ciscoasa(config)# interface Ethernet0/0

Отобразить информацию по интерфейсу: (насколько я понял по читаемой книге по CISCO это информация очень полезна и позволяет узнать как работает порт, есть ли ошибки, как происходит обмен трафиком и многое другое)

ciscoasa(config-if)# show interface Ethernet0/0

Interface Ethernet0/0 “”, is down, line protocol is down

Hardware is 88E6095, BW 100 Mbps, DLY 100 usec

Auto-Duplex, Auto-Speed

Input flow control is unsupported, output flow control is unsupported

Available but not configured via nameif

MAC address 74a0.2f5a.e2ce, MTU not set

IP address unassigned

0 packets input, 0 bytes, 0 no buffer

Received 0 broadcasts, 0 runts, 0 giants

0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort

0 L2 decode drops

0 switch ingress policy drops

0 packets output, 0 bytes, 0 underruns

0 pause output, 0 resume output

0 output errors, 0 collisions, 0 interface resets

0 late collisions, 0 deferred

0 input reset drops, 0 output reset drops

0 rate limit drops

0 switch egress policy drops

Сопоставляем интерфейсы с только что настроенной сетью:

ciscoasa(config-if)# switchport access vlan 1

Включаем порт:

ciscoasa(config-if)# no sh

Работает, получается можно подключаться через проброшенный COM порт в виртуальную систему Ubuntu 12.04.5 Server amd64, точно такие шаги выше справедливы и для подключения к устройству из OpenSUSE. Теперь для меня аббревиатура подключение к консольному порту сетевого устройства не вызывает недоуменине, да и вообще оказалось что в этом нет ничего сложного, сложно только по первой, после это уже как обыденность. На этом я заканчиванию практическое повествование данной заметки. До встречи с уважением автор блога – Олло Александр (ник: ekzorchik)
