Как показало мое знакомство на новом месте работы, именно через PPPoE (Point-to-point protocol over Ethernet) осуществляется предоставление доступа в интернет абонентам. Я никогда с ним дело не имел, но ведь как известно новое место работы — это что-то новое с чем никогда дело не имел. И вот поэтому я разобрал в первую очередь для себя, как настраивается PPPoE сервис на сетевом оборудовании Mikrotik, как происходит аутентификацию абонентов.

Проделываю на Mikrotik образе поднятом под Virtualbox

  • eth1 — смотрит в интернет
  • eth2 — смотрит в локальную сеть

Создаю VM: W7X64 и назначаю ее использование второго сетевого адаптера дабы он смотрел в сеть eth2 Mikrotikа.

Подключаюсь через winbox (с домашнего ноутбука Lenovo E555 оси Ubuntu 18.04 Desktop) к Mikrotik развернутому на Virtualbox с правами имеющими роль full

Шаг №1: Базовая настройка Mikrotik

[admin@MikroTik] > ip firewall filter add chain=input protocol=tcp dst-port=53 action=drop

[admin@MikroTik] > ip firewall filter add chain=output protocol=udp dst-port=53 action=drop

[admin@MikroTik] > ip firewall nat add chain=srcnat src-address=172.16.0.0/16 action=masquerade

Шаг №2: Создаю три пула сетей:

winbox — IP&DNS:PORT — user&pass — IP — POOL — Add

  • Name: 512kbps
  • Addresses: 172.16.0.0/24

и нажимаю Apply, потом Copy и на основе текущего пула создаю следующий:

  • Name: 1Mbps
  • Addresses: 172.16.1.0/24

и нажимаю Apply, потом Copy и на основе текущего пула создаю следующий:

  • Name: 2Mbps
  • Addresses: 172.16.2.0/24

Этими действия я предопределяю что когда заведенный пользователь с назначенным правилом пула авторизуется его скорость работы в интернете будет ограничена, либо 512kbps,1Mbps,2Mbps.

Шаг №3: Настройки PPPoE сервиса

winbox — IP&DNS:PORT — user&pass — New Terminal

[admin@MikroTik] > interface pppoe-server server add authentication=mschap1,mschap2 disabled=no interface=ether2 one-session-per-hos=yes service-name=pppoe

Шаг №4: Настройки PPP профиля

[admin@MikroTik] > ppp profile add name=512kbps local-address=172.16.0.1 dns-server=8.8.8.8 remote-address=512kbps use-ipv6=no use-mpls=default use-compression=yes use-encryption=yes rate-limit=512000/512000

[admin@MikroTik] > ppp profile add name=1Mbps local-address=172.16.1.1 dns-server=8.8.8.8 remote-address=1Mbps use-ipv6=no use-mpls=default use-compression=yes use-encryption=yes rate-limit=1024000/1024000

[admin@MikroTik] > ppp profile add name=2Mbps local-address=172.16.2.1 dns-server=8.8.8.8 remote-address=2Mbps use-ipv6=no use-mpls=default use-compression=yes use-encryption=yes rate-limit=2048000/2048000

Шаг №5: Создаю авторизацию через которую по связке логин и пароль конечное устройство будет подключаться к PPPoE сервиса и получать доступ к внутренней сети, а также иметь доступ в интернет на основе созданных выше правил по скорости соединения:

[admin@MikroTik] > ppp secret add name=user1 password=Aa1234567 service=pppoe profile=512kbps

[admin@MikroTik] > ppp secret add name=user2 password=Aa1234567 service=pppoe profile=1Mbps

[admin@MikroTik] > ppp secret add name=user3 password=Aa1234567 service=pppoe profile=2Mbps

Отлично базовая настройка PPPoE сервиса завершена.

Теперь запускаю виртуальную машину W7X64, активирую ей использование второго сетевого адаптера:

  • Включить сетевой адаптер: отмечаю галочкой
  • Тип подключения: Внутренняя сеть
  • Имя: intnet (точно такое же и второго сетевого адаптера на VM с установленной операционной системой RouterOS)

Нажимаю OK и запускаю.

Как можно заменить после ее загрузки система не получает по DHCP сетевой адрес — это так и должно быть, она его получит когда Вам системный администратор настроит подключение к сети:

Пуск — Панель управления — Просмотр: Категория — Мелкие значки — Центр управления сетями и общим доступом — Настройка нового подключения или сети — Подключение к Интернету — Высокоскоростное (с PPPoE) и указываю данные на подключение:

  • Имя пользователя: user2
  • Пароль: Aa1234567
  • Запомнить этот пароль: отмечаю галочкой
  • Имя подключения: mikrotik

и нажимаю кнопку «Подключить». Если все указано правильно и PPPoE сервис на Mikrotikе настроен правильно произойдет авторизация с система получит сетевой адрес на основе созданной политике для данного пользователя. В конечно итоге у Вас должно быть вот такое окно:

Успешное подключение настроенного соединения через PPPoEПроверяю, какой сетевой адрес получила система и вижу ли я доступ в интернет:

Win + R — cmd.exe

C:\Users\ekzorchik>ipconfig /all

Адаптер PPP mikrotik:

DNS-суффикс подключения . . . . . :

Описание. . . . . . . . . . . . . : mikrotik

Физический адрес. . . . . . . . . :

DHCP включен. . . . . . . . . . . : Нет

Автонастройка включена. . . . . . : Да

IPv4-адрес. . . . . . . . . . . . : 172.16.0.255(Основной)

Маска подсети . . . . . . . . . . : 255.255.255.255

Основной шлюз. . . . . . . . . : 0.0.0.0

DNS-серверы. . . . . . . . . . . : 8.8.8.8

NetBios через TCP/IP. . . . . . . . : Отключен

Из вывода видно, что система W7X64 получила адрес: 172.16.0.255

Проверяю, а видит ли система интернет:

C:\Users\ekzorchik>ping ya.ru

Обмен пакетами с ya.ru [87.250.250.242] с 32 байтами данных:
Ответ от 87.250.250.242: число байт=32 время=175мс TTL=55
Ответ от 87.250.250.242: число байт=32 время=172мс TTL=55
Ответ от 87.250.250.242: число байт=32 время=13мс TTL=55
Статистика Ping для 87.250.250.242:
Пакетов: отправлено = 3, получено = 3, потеряно = 0
(0% потерь)
Приблизительное время приема-передачи в мс:
Минимальное = 13мсек, Максимальное = 175 мсек, Среднее = 120 мсек
Control-C

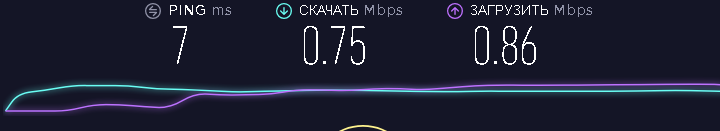

Ответ, да, система видит интернет. Если зайти на сайт 2ip.ru (или speedtest.net) и проверить скорость то она будет вот такой. Ниже я представляю скриншот подтверждающий наложенное правило для идентификационных данных текущего PPPoE подключения:

Ограничение скорости доступа правилом PPPoE сервераЕсли аутентифицировать уже под данными учетной записи user1 & user3 то там будет действовать уже другое ограничение скорости.

Данная заметка не претендует на уникальность, я всего лишь разобрал один из примеров интернета посвященный базовой настройки PPPoE сервиса на Mikrotikе.

Просто там где я сейчас работаю данный вид доступа в сеть используется независимо от способа подключения абонента: по оптике, по радиоканалу 2.4/5ГГц, по ethernet. И мне хотелось самим развернуть такой вид предоставления доступа дабы понять что следует проделать пользователю на своем конечном оборудовании. Хочу заметить, что не обязательно доступ к сети указывается на системе Windows — это может быть и роутер стоящий у абонента дома или организации.

На основе данной заметки я буду совершенствовать свое познание по управлению сетью с использованием оборудования фирмы Mikrotik.

Пока на этом у меня всё, с уважением автор блога Олло Александр aka ekzorchik.
