После установки ESXi 5.5 на USB флешку подключенную к серверу (SuperMicro X9SRA/X9SRA-3) обнаружил, что гипервизор не видит RAID контроллер (Adaptec 6405E)

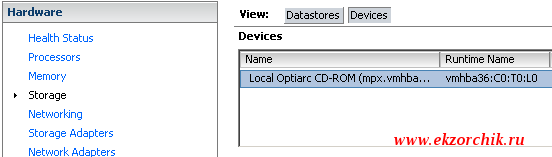

vSphere Client — ESXi (хост) — Configure — Storage (Devices)

Гипервизор ESXi 5.5 не видит RAID контроллер

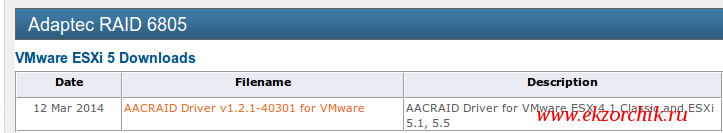

Иду на официальный сайт производителя моего RAID контроллера: http://www.adaptec.com

нахожу драйвера и скачиваю их на свою рабочую систему

Ubuntu 12.04.5 Desktop amd64 (рабочий стол Gnome Classic)

Скачиваю драйвера на RAID контроллер

aollo@system:~$ mkdir adaptec

aollo@system:~$ cd adaptec/

aollo@system:~/adaptec$ wget http://download.adaptec.com/raid/aac/linux/aacraid_vmware_drivers_1.2.1-40301_cert.tgz

aollo@system:~$ tar zxf aacraid_vmware_drivers_1.2.1-40301_cert.tgz

aollo@system:~/adaptec$ tar zxf aacraid_vmware_drivers_1.2.1-40301_cert.tgz

В распакованном каталоге присутствует инструкция, как добавить драйвер в образ посредством которого когда снова установим ESXi на флешку, гипервизор посредством имеющихся драйверов на установленный в систему RAID контроллер сможет работать с дисками:

  • RAID 1 = 2 по 500Gb
  • RAID 1 = 2 по 2Tb

Теперь загружаю виртуальную машину Virtualbox с осью Windows 7 на борту и подготавливаю рабочее окружение для сборки с учетом скачанных драйверов на RAID контроллер:

Для сборки своего образа ESXi потребуется:

Разрешаю запуск PowerShell скриптов:

<center>

</center>

Пуск — Все программы — Стандартные — Командная строка и через правый клик на ней запускаем «Запуск от имени администратора»

C:\Windows\system32>cd /d C:\Windows\System32\WindowsPowerShell\v1.0

C:\Windows\system32>powershell

PS C:\Windows\System32\WindowsPowerShell\v1.0>set-executionpolicy remotesigned

  • Устанавливаю в систему пакет: Microsoft .NET Framework 4

  • Устанавливаю в систему пакет: PowerShell 3.0 (Windows6.1-KB2506143-x86), без предыдущего не будет и этого.

  • Устанавливаю в систему пакет: VMware-PowerCLI-6.0.0-3056836.exe

  • Устанавливаю в систему пакет: 7zip

  • На данной рабочей станции потребуется доступ в интернет

  • Через общие папки передаю с основной системы на гостевую скачанный файл драйвера и найденный на просторах интернета скрипт: ESXi-Customizer-PS-v2.4.ps1
  • md5sum ESXi-Customizer-PS-v2.4.ps1 5af8f83ec08faaed500294b69b920d0a ESXi-Customizer-PS-v2.4.ps1

Пуск — Все программы — Vmware — Vmware vSphere PowerCLI и через правый клик «Запуск от имени администратора»

Создаю папку Driver и помещаю в нее vib файл

PowerCLI C:\> mkdir C:\Drivers

В данную папку помещаю файл драйвера для моего RAID контроллера:

vmware-esxi-drivers-scsi-aacraid-550.5.2.1.40301.-1.5.5.1331820.x86_64.vib

PowerCLI C:\> .\ESXi-Customizer-PS-v2.4.ps1 -obDir .\Drivers -sip -v55

Исключение при задании “windowsize” : “Ширина окна не должна быть больше 80.

Parameter name: value.Width

Actual value was 120.”

C:\ESXi-Customizer-PS-v2.4.ps1:106 знак:1

+ $pswindow.windowsize = $newsize

+ ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

+ CategoryInfo : NotSpecified: (:) [], SetValueInvocationException

+ FullyQualifiedErrorId : ExceptionWhenSetting

Script to build a customized ESXi installation ISO or Offline bundle using the VMware PowerCLI ImageBuilder snapin

(Call with -help for instructions)

Logging to C:\Users\aollo\AppData\Local\Temp\ESXi-Customizer-PS.log …

Running with PowerShell version 3.0 and VMware vSphere PowerCLI 6.0 Release 2 build 3056836

Connecting the VMware ESXi Online depot … [OK]

Getting Imageprofiles, please wait … [OK]

Select Base Imageprofile:

——————————————-

1 : ESXi-5.5.0-20151204001-standard

2 : ESXi-5.5.0-20151204001-no-tools

3 : ESXi-5.5.0-20151201001s-standard

4 : ESXi-5.5.0-20151201001s-no-tools

5 : ESXi-5.5.0-20151004001-standard

6 : ESXi-5.5.0-20151004001-no-tools

7 : ESXi-5.5.0-20150902001-standard

8 : ESXi-5.5.0-20150902001-no-tools

9 : ESXi-5.5.0-20150901001s-standard

10 : ESXi-5.5.0-20150901001s-no-tools

11 : ESXi-5.5.0-20150504001-standard

12 : ESXi-5.5.0-20150504001-no-tools

13 : ESXi-5.5.0-20150501001s-standard

14 : ESXi-5.5.0-20150501001s-no-tools

15 : ESXi-5.5.0-20150402001-standard

16 : ESXi-5.5.0-20150402001-no-tools

17 : ESXi-5.5.0-20150204001-standard

18 : ESXi-5.5.0-20150204001-no-tools

19 : ESXi-5.5.0-20150104001-standard

20 : ESXi-5.5.0-20150104001-no-tools

21 : ESXi-5.5.0-20150101001s-standard

22 : ESXi-5.5.0-20150101001s-no-tools

23 : ESXi-5.5.0-20141204001-standard

24 : ESXi-5.5.0-20141204001-no-tools

25 : ESXi-5.5.0-20141004001-standard

26 : ESXi-5.5.0-20141004001-no-tools

27 : ESXi-5.5.0-20141001001s-standard

28 : ESXi-5.5.0-20141001001s-no-tools

29 : ESXi-5.5.0-20140902001-standard

30 : ESXi-5.5.0-20140902001-no-tools

31 : ESXi-5.5.0-20140901001s-standard

32 : ESXi-5.5.0-20140901001s-no-tools

33 : ESXi-5.5.0-20140704001-standard

34 : ESXi-5.5.0-20140704001-no-tools

35 : ESXi-5.5.0-20140701001s-standard

36 : ESXi-5.5.0-20140701001s-no-tools

37 : ESXi-5.5.0-20140604001-standard

38 : ESXi-5.5.0-20140604001-no-tools

39 : ESXi-5.5.0-20140404001-standard

40 : ESXi-5.5.0-20140404001-no-tools

41 : ESXi-5.5.0-20140401020s-standard

42 : ESXi-5.5.0-20140401020s-no-tools

43 : ESXi-5.5.0-20140302001-standard

44 : ESXi-5.5.0-20140302001-no-tools

45 : ESXi-5.5.0-20140301001s-standard

46 : ESXi-5.5.0-20140301001s-no-tools

47 : ESXi-5.5.0-20131204001-standard

48 : ESXi-5.5.0-20131204001-no-tools

49 : ESXi-5.5.0-20131201001s-standard

50 : ESXi-5.5.0-20131201001s-no-tools

51 : ESXi-5.5.0-1331820-standard

52 : ESXi-5.5.0-1331820-no-tools

——————————————-

Enter selection: 1

Using Imageprofile ESXi-5.5.0-20151204001-standard …

(dated 11/18/2015 20:26:01, AcceptanceLevel: PartnerSupported,

For more information, see http://kb.vmware.com/kb/2135797.)

Exporting the Imageprofile to ‘C:\\ESXi-5.5.0-20151204001-standard.iso’. Please be patient …

All done.

ожидаю

После того, как создастся образ (в моем случае он именуется , как: ESXi-5.5.0-20151204001-standard.iso) копирую его также через «Общие папки» в основную систему Ubuntu 12.04.5 Desktop amd64 и по аналогии как делал по заметке делаю загрузочную флешку.

aollo@system:~$ sudo parted /dev/sdb

GNU Parted 2.3

Используется /dev/sdb

Добро пожаловать в GNU Parted! Наберите ‘help‘ для просмотра списка команд.

(parted) mklabel gpt

Предупреждение: Существующая метка диска на /dev/sdb будет уничтожена и все

данные на этом диске будут утеряны. Вы хотите продолжить?

Да/Yes/Нет/No? Yes

(parted) unit GB

(parted) mkpart primary 0.00Gb 4.00Gb

(parted) print

Модель: JetFlash Transcend 4GB (scsi)

Диск /dev/sdb: 3911MB

Размер сектора (логич./физич.): 512B/512B

Таблица разделов: gpt

Номер Начало Конец Размер Файловая система Имя Флаги

1 1049kB 3910MB 3909MB fat16 primary

(parted) quit

Информация: Не забудьте обновить /etc/fstab.

aollo@system:~$ sudo mkfs.msdos /dev/sdb1

mkfs.msdos 3.0.12 (29 Oct 2011)

aollo@system:~$ sudo mkdir /media/cdrom

aollo@system:~$ sudo mount /dev/sdb1 /media/cdrom

aollo@system:~$ /usr/bin/unetbootin method=diskimage isofile="/home/aollo/ISO/ESXi-5.5.0-20151204001-standard_Adaptec_6805E.iso" installtype=USB targetdrive=/dev/sdb1 autoinstall=yes

aollo@system:~$ exitstatus:success

aollo@system:~$ sudo umount /dev/sdb1

или же просто без какой либо автоматизации:

aollo@system:~$ unetbootin

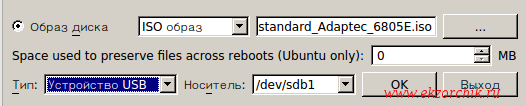

Записываю кастомизированный образ на USB флешку

Теперь подключаю данную флешку в сервер SuperMicro и произвожу установку гипервизора ESXi на неё же, но вот беда — не идет установка, только появляется надпись:

Mission operation system

Опытным путем выяснил, что файловая система на флешке должна быть:FAT32

aollo@system:~$ sudo fdisk -l

Диск /dev/sdb: 3911 МБ, 3911188480 байт

39 головок, 38 секторов/треков, 5154 цилиндров, всего 7639040 секторов

Units = секторы of 1 * 512 = 512 bytes

Размер сектора (логического/физического): 512 байт / 512 байт

I/O size (minimum/optimal): 512 bytes / 512 bytes

Идентификатор диска: 0xf77e43f8

Устр-во Загр Начало Конец Блоки Id Система

/dev/sdb1 1432 7639039 3818804 b W95 FAT32

aollo@system:~$ sudo mount /dev/sdb1 /media/cdrom

aollo@system:~$ unetbootin

образ успешно записался и подключив флешку к серверу произвожу установку, но опять результат тот же гипервизор не обнаруживает драйверов на RAID контроллер.

aollo@system:~$ cd adaptec/vsphere_esxi_5.5/

aollo@system:~/adaptec/vsphere_esxi_5.5$ mv vmware-esxi-drivers-scsi-aacraid-550.5.2.1.40301.-1.5.5.1331820.x86_64.vib adaptec.vib

aollo@system:~/adaptec/vsphere_esxi_5.5$ scp adaptec.vib root@10.7.8.153:/

Password:

adaptec.vdi 100% 61KB 60.6KB/s 00:00

Подключаюсь к серверу ESXi с помощью клиента SSH и устанавливаю драйвер, а затем для принятия изменений перезагружаю сервер

aollo@system:~$ ssh -l root 10.7.8.153

Password:

The time and date of this login have been sent to the system logs.

VMware offers supported, powerful system administration tools. Please

see www.vmware.com/go/sysadmintools for details.

The ESXi Shell can be disabled by an administrative user. See the

vSphere Security documentation for more information.

~ # esxcli software vib install -v /adaptec.vib --no-sig-check

Installation Result

Message: The update completed successfully, but the system needs to be rebooted for the changes to be effective.

Reboot Required: true

VIBs Installed: Adaptec_Inc_bootbank_scsi-aacraid_5.5.5.2.1.40301-1OEM.550.0.0.1331820

VIBs Removed: VMware_bootbank_scsi-aacraid_1.1.5.1-9vmw.550.0.0.1331820

VIBs Skipped:

~ # reboot -f

~ # Connection to 10.7.8.153 closed by remote host.

Connection to 10.7.8.153 closed.

После того, как сервер перезагрузится подключаюсь к нему с рабочей станции под управлением Windows 7 посредством клиент vSphere Client, проверяю наличие RAID контроллера и он присутствует:

ESXi (10.7.8.153) — Configure — Storage Adapters

Гипервизор ESXi 5.5 после добавления драйвера RAID контроллер увидел разделы

Отлично гипервизор видит RAID контроллер, но вот теперь моя задача сводится к форматированию устройств, т. е. Я хочу переделать текущее (уже больше не нужно).

Configuration — Storage — выделяю хранилище, в моем случае оно именуется, как Data и нажимаю в правом углу на Delete, затем подтверждаю свое намерение

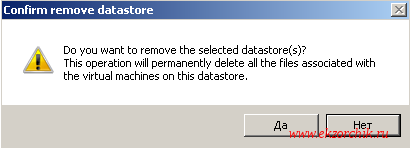

Удаляю хранилища из ESXi 5.5

Но меня поджидает облом — видители гипервизор использует данные хранилища и удалить не дает:

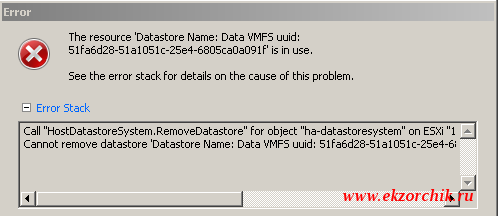

Удаление хранилища не возможно, оно используется - почему?

А потому ниже шаги чтобы это дело поправить:

# fdisk -l | grep /dev/

***

*** The fdisk command is deprecated: fdisk does not handle GPT partitions. Please use partedUtil

***

Disk /dev/disks/mpx.vmhba32:C0:T0:L0: 7639040 sectors, 7460K

Disk /dev/disks/mpx.vmhba2:C0:T1:L0: 3900682240 sectors, 3719M

Disk /dev/disks/mpx.vmhba2:C0:T0:L0: 975155200 sectors, 929M

~ # esxcfg-scsidevs -m

mpx.vmhba2:C0:T1:L0:1 /vmfs/devices/disks/mpx.vmhba2:C0:T1:L0:1 51fa6d28-51a1051c-25e4-6805ca0a091f 0 Data

mpx.vmhba2:C0:T0:L0:1 /vmfs/devices/disks/mpx.vmhba2:C0:T0:L0:1 51fa6d03-0a61ea94-5b19-6805ca0a091f 0 System

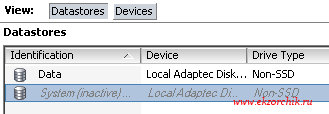

Хранилище System я отключил

~ # esxcli storage filesystem unmount -u 51fa6d03-0a61ea94-5b19-6805ca0a091f

Хранилище System я отключил

А вот отключить хранилище Data почему-то не могу:

~ # esxcli storage filesystem unmount -u 51fa6d28-51a1051c-25e4-6805ca0a091f

Volume ’51fa6d28-51a1051c-25e4-6805ca0a091f’ cannot be unmounted. Reason: Busy

~ #

~ # /etc/init.d/storageRM stop

watchdog-storageRM: Terminating watchdog process with PID 34001

storageRM stopped

ESXi-хост (10.7.8.153) — Configuration — Storage — нажимаю Rescan All

~ # /etc/init.d/storageRM start

storageRM started

Не помогло, а вот еще проверяя расширенные параметры ESXi хоста наткнулся на вот такой вот параметр и

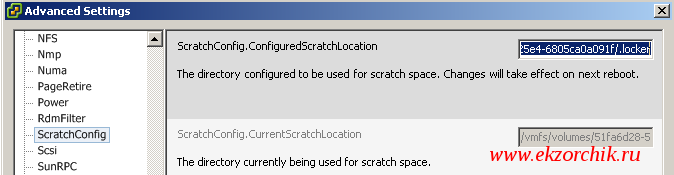

ESXi-хост — Configuration — Advanced Settings –

ScratchConfig — и путь до хранилища DATA: mes/51fa6d28-51a1051c-25e4-6805ca0a091f/.locker

Обновляю значение параметра ScratchConfig.ConfiguredScratchLocation на ESXi 5.5

По найденному описанию на официальном сайте данное значение нужно изменить на /tmp сохранить внесенные изменения и перезагрузить хост

~ # reboot -f

~ # Connection to 10.7.8.153 closed by remote host.

Connection to 10.7.8.153 closed.

После проверяю значение измененного параметра:

~ # vim-cmd hostsvc/advopt/update ScratchConfig.ConfiguredScratchLocation

ничего не поменялось.

Пробую поменять через консоль:

~ # vim-cmd hostsvc/advopt/update ScratchConfig.ConfiguredScratchLocation string

/tmp

Затем перевожу хост в режим обслуживания:

vSphere Client — ESXi-(хост) — через правый клик по хосту нахожу параметр Enter Maintenance Mode, подтверждаю свое намерение нажатием кнопки Yes

Опять перезагружаю ESXiхост:

~ # reboot -f

~ # Connection to 10.7.8.153 closed by remote host.

Connection to 10.7.8.153 closed.

После уже снова подключаюсь через vSphere Client и что самое главное успешно на всех хранилищах, таких как Data & System делаю umount и удаляю.

И только потом можно будет через vSphere Client удалить хранилища имеющее место быть в ранее созданном и используемое на предыдущей версии гипервизора ESXi текущего сервера.. Почему переделываю, дело в том, что той флешки на которой был установлен гипервизор уже много и много лет, да и сервак стал больше не нужным, а разобрать все в шагах по установке надо на всякий случай будет полезно.

Теперь заново создаю хранилища:

vSphere Client — ESXi-хост — Configuration — Storage — Add Storage… – выбираю Disk/Lun — выбираю диск размером в 500Gb, после тип файловой системы VMFS-5 — именую, как datastore1, использовать все доступное пространство. По такому же принципу создаю хранилище с именем datastore2 диска на 2Tb.

На этом моя заметка завершена. Я разобрал как создать свой образ, если не получилось как импортировать модуль в существующий гипервизор и как пересоздать локальные хранилища в основе которых лежат диски на Raid контроллере. До новых встреч, с уважением автор блога — ekzorchik.
