На работе я обеспокоился тем, что проводимые действия с сервисами на серверах SuperMicro (X11DPI-N,X10DRi) в этой конторе проводятся преимущественно через RDP подключение, но в последнее время – это все перешло на меня, а значит нужно подстраховаться и быть не только физическому взаимодействия с программной частью, но и удаленному. А в роли удаленного у каждого сервера должна быть возможность взаимодействия через Console, как если бы я был физически с ним и в этом мне помогут технологии IPMI, iDRAC, iLO. Но так как сервер SuperMicro и он (я всегда выбираю такие где есть IPMI) укомплектован встроенным в материнскую плату модулем IPMI то составляю для себя пошаговую заметку как его включить и использовать, просто данный модуль не был включен и те, кто обслуживал сервера не понимали для чего он нужен. И такое оказывается бывает.

Шаг №1: На сервере завершаю все сервисы, виртуальные машины:

Шаг №2: Отправляю сервер в перезагрузку:

Шаг №3: и далее активирую в BIOS работу IPMI для сервера:

Press <DEL> or <ESC> to enter setup

Entering Setup… нажимаю клавишу Del

После перехожу в IPMI - BMC Network Configuration и настройки по умолчанию получаются по DHCP, т.е. сейчас Ethernet порт на Mikrotik выставлен как access (нетегированный трафик)

В принципе можно оставить и так, лишь на DHCP зафиксировать выданный IP адрес за необходимым MAC-адресом

А можно указать что адрес будет из тегерированного VLAN

Update IPMI LAN Configuration [NO] нажимаю клавишу Enter и перевожу в состояние Yes

  • IPMI LAN Selection: Dedicated
  • VLAN: Enabled
  • VLAN: 3
  • Configuration Address Source: [DHCP] изменяю на Static
  • Station IP address: 192.168.3.101
  • Subnet Mask: 255.255.255.0
  • Gateway IP address: 192.168.3.1
  • IPV6 Support: Disabled

После нажимаю F4: Save & Exit

Save configuration and exit? Yes

Сервер уйдет в перезагрузку

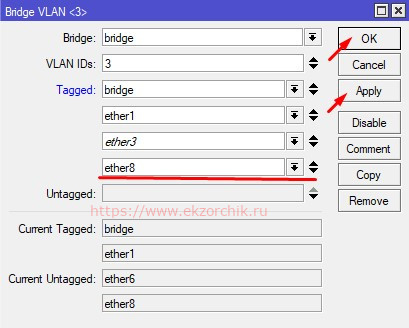

а порт IPMI на стороне Mikrotik обозначаю, что он Тегированный

  • Bridge: bridge
  • VLAN IDs: 3
  • Tagged: bridge, ether1, ether8

И нажимаю Apply, OK

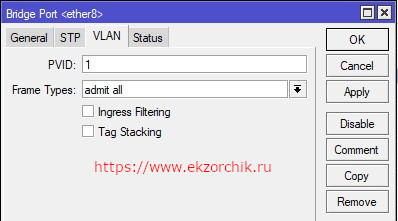

Порт ether8 делаю тегированным для IPMIНастройки вкладки VLAN для порта ether8 в Bridge

Настройки вкладки VLAN для порта ether8 в Bridge

Когда опять будет приглашение

Press <DEL> or <ESC> to enter setup

Entering Setup… нажимаю клавишу Del

и проверяю, что для IPMI - BMC Network Configuration адрес отпечатался в настройках и я со своего рабочего места вижу его:

C:\Users\ekzorchik.ru>ping 192.168.3.101

Обмен пакетами с 192.168.3.101 по с 32 байтами данных:

Ответ от 192.168.3.101: число байт=32 время=3мс TTL=63

Ответ от 192.168.3.101: число байт=32 время<1мс TTL=63

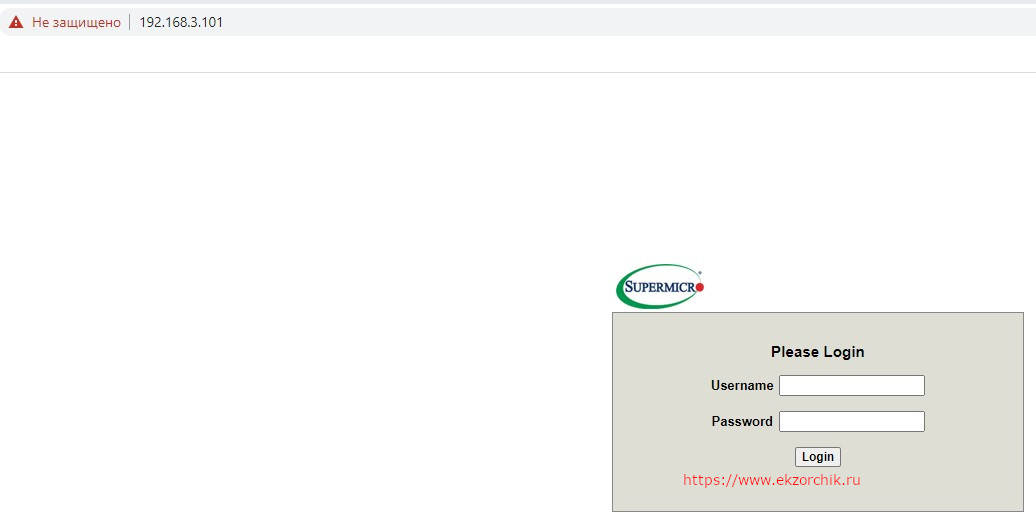

Проверяю через браузер (Google Chrome URL: https://192.168.3.101), что обращение к IPMI для сервера работает:

Вижу приглашение ввода

  • Username: ADMIN (логин по умолчанию)
  • Password: ADMIN (пароль для логина по умолчанию)

URL входа в IPMI сервера через браузер Google Chrome

На заметку: Применил и к srv-db03 & srv-db04 – работает.

Ну а дальше уже должны сами разобраться, там все просто. На этом я прощаюсь, с уважением автор блога Олло Александр aka ekzorchik.
