LUN” или “Logical Unit Number — это адрес диска или дискового устройства в сетях хранения.

Storage Management Utility  P2000 G3 FC” – моё хранилище.

1,2,3,6 – у меня стоят диск по 3Tb (6G DP 7.2K (SAS MOL))

Хранилище подключено к “Qlogic SandBox 5800” из него по оптике в каждый “ESXi” сервер.

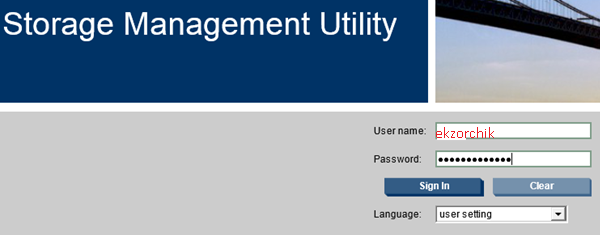

Подключаем на консоль “Storage Management Utility

посредством браузера на адрес настроенного хранилища. Вводим административный логин и пароль.

Подключаемся в консоль управления - Storage Management Utility

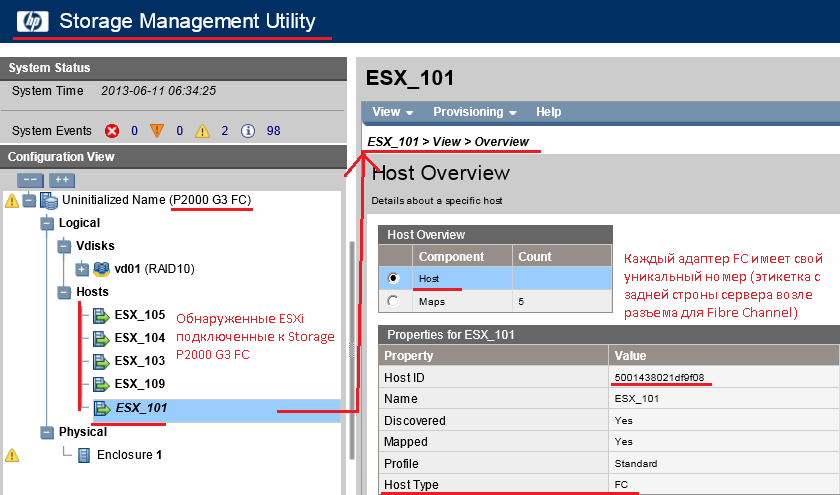

Раскрыв хранилище в элементе “Hosts” представлены обнаруженные “ESXi” подключенные к моему “Storage P2000 G3 FC” по оптике, вообще при подключении они именуют, как “HOST ID“, этот хост “ID” у каждого сервера возле коннектора написан на приклеенной бумажке. Для своего удобства я данные “ESXi” просто переименовал в удобные мне имена.

Обнаруженные ESXi подключенные к моему Storage

И так у меня есть “12Tb” – мне надо сделать “RAID 10“.

Чтобы создать “LUN” нужно сперва создать логический диск (предварительно сделав RAID, в моем, случаем это будет RAID 10)

Создаем Vdisk:

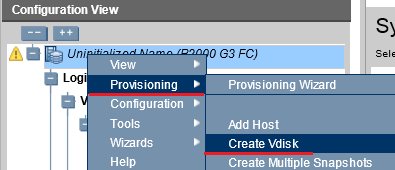

Правой кнопкой вызываем меню свойств – “Provisioning” – “Create Vdisk“.

Создаем vdisk

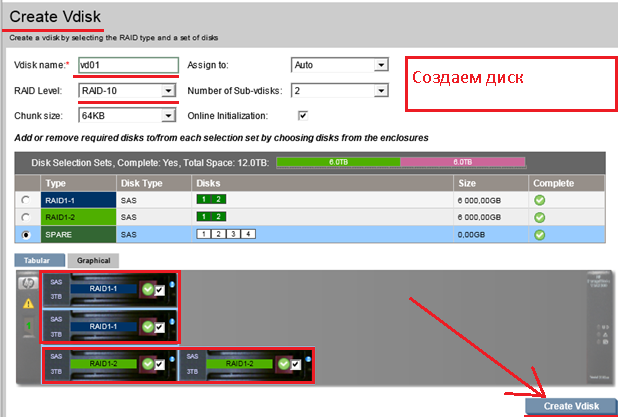

Именуем его vd01:

Тип создаваемого  “RAID’а” – “RAID 10”.

Создаем RAID - RAID 10

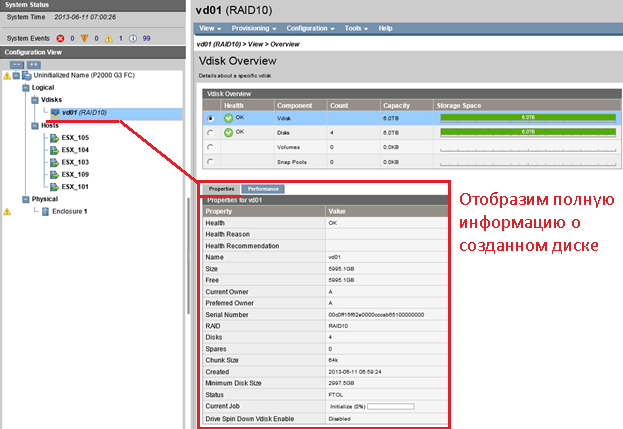

Посмотрим полную техническую информацию:

Посмотрим полную техническую информацию

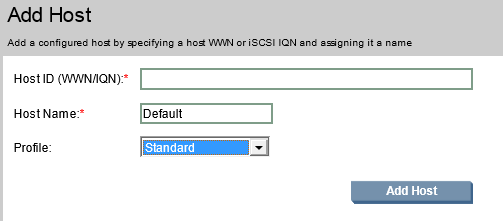

Создаем “Add Host” – если “ESXi” сервера не определились, потребуется идентификатор адаптера сетевой карточки.

При создании Host’а нужно будет ввести его уникальный ID сетевой карточки.

При создании Host'а нужно будет ввести его уникальный ID

, но в моем случаем хост автоматически зарегистрировался на хранилище в виде цифрового кода, вида:

Зарегистрированный хост отображается в виде цифрового кода

Данную последовательность цифр удобнее переименовать, чтобы оперировать, более смысловыми обозначениями, для меня удобнее обозначать видом: “ESX_109” (, где 109) – это последний октет IP-адреса.

Теперь переходим к созданию LUN на моем RAID’е размером 850Gb:

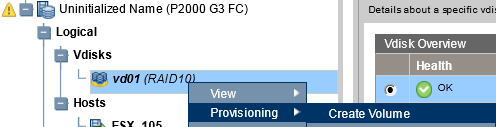

Раскрываем созданный vd01 (RAID 10) – и создаем “LUN” – “Provisioninig” – “Create Volume“.

Создаем LUN на созданном RAID'е

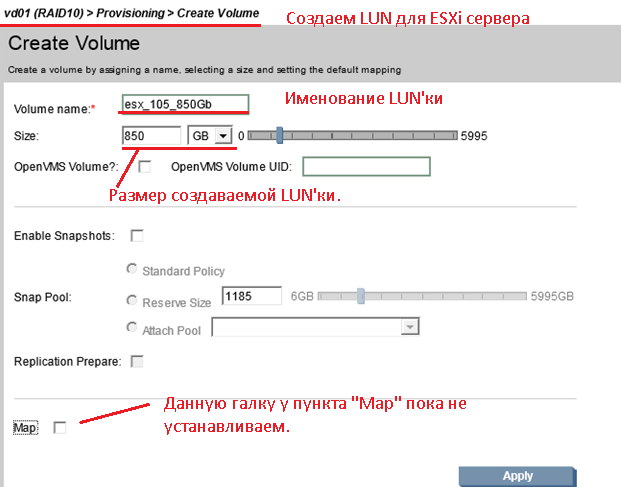

Именуем создаваемый “LUN“, устанавливаем размер “850 Gb” и обязательно не устанавливаем галочку у пунктаMap” – после того как все сделано нажимаем “Apply“.

Настраиваем LUN для ESXi сервера

Теперь свяжем созданную “LUN’ку” (именуемую, как esx_105_850Gb) с хостом “ESX_105” c правами “READ and Write“.

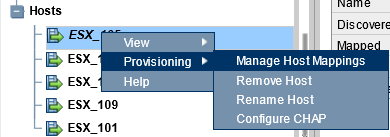

“ESX_105” – “Provisioning” – “Manage Host Mappings”.

Вызываем оснастку связывания LUN'ки с хостом

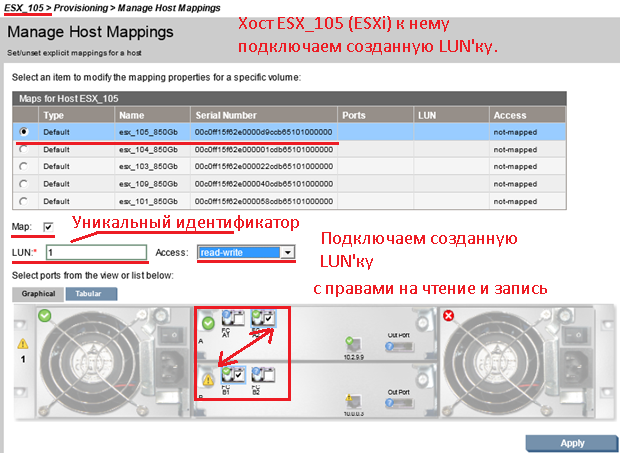

Указываем, что примапить галочку у пунктаMap” и указываем индивидуальный номерLUNпод которым данный кусок будет видится на ESXi“.

Настраиваем связку LUN'ки c ESXi с правами на чтение и запись

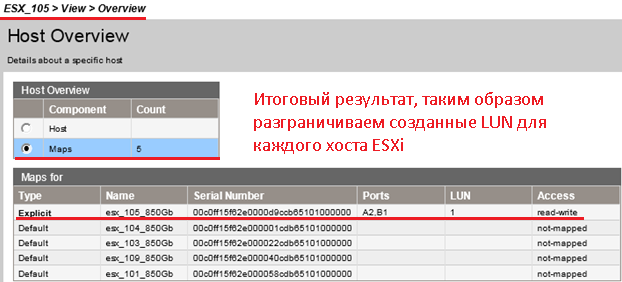

В итоге перейдя на элемент “Hosts” – “ESX_105” – “Maps” – видно, что к данному хосту примаплена “LUN’ка” к “esx_105_850Gb” с номером “1” и правами чтения и записи.

Итоговый результат

Вот собственно и всё что требовалось и полной мере рассмотрено. С уважением, ekzorchik.
