Подготовка сервера HP ProLiant DL20 Gen10

Posted by

Моя задача: Подготовить к дальнейшей эксплуатации сервер HP ProLiant DL20 Gen10 который оснащен один процессором Intel® Xeon® E-2134 CPU @3.50GHz (4/4 Cores, 8 threads) и по аналогии как я делал ранее сервер HP ProLiant DL360 Gen10 он поставлялся из коробки с 16Gb оперативной памяти. Данная память вставлена в третий слот, плюс мне выдали еще одну память и т.к. я уже ученый на тему ошибок при загрузке на память с учетом спецификации подключаю память в первый слот.

  • 1 DIMM = Slot 3
  • 2 DIMM = Slot 3,1 -> вот моя конфигурация
  • Proc 1 DIMM 1 = 16Gb 2667 MHz (UDIMM)
  • Proc 1 DIMM 3 = 16Gb 2667 MHz (UDIMM)
  • 3 DIMM = Slot 3,1,4
  • 4 DIMM = Slot 3,1,4

Так с этим разобрался. Диски вставил/подключил в 3 и 4 корзину, они у меня по 300GB.

  • HDD HP 300GB 2,5(SFF) SAS 15K 12G (S/N: 2C7936L04U)
  • HDD HP 300GB 2,5(SFF) SAS 15K 12G (S/N: 2C7936L04G)

Увы которые выдали по 300GB (SAS) не совместимы, в замен них выдали по 1Tb, но уже SATA:

Port 2 Box 2 Bay 3 Port 2 Box 2 Bay 4
S/N: W471S8WZ S/N: W472CH7K
Model: MM100GFJTE Model: MM100GFJTE
Capacity: 1000Gb Capacity: 1000Gb
Firmware: HPG5 Firmware: HPG5

Шаг №1: Т.к. это бюджетная серия сервера, то порт eth1 – это совмещенный порт: ethernet для системы установленной на сервер и ethernet для iLO.

Шаг №2: Захожу на iLO адрес: https://IP&DNS – Login: Administrator, Password: указан на бирке и если есть лицензия на iLO указываю ее: Administration – Licensing, если нет то можно на сайте HP получить iLO Advanced Evalution – она бесплатно, только ограничена сроком на 60 дней. Гуглите как это сделать.

Шаг №3: Затем гружусь с ISO Образа: P19473_001_spp-2019.09.0-SPP2019090.2019_0905.39.iso (Точнее через iLO загружаю образ) и обновляю в автоматическом режиме все Firmware, т.е. когда будет возможность выбора:

  • F9 – System Utilities
  • F10 – Intelligent Provisioning
  • F11 – Boot Menu – нажимаю F12 и выбираю что грузиться с iLO CD/ROM
  • F12 – Network Boot

Тут более ничего выбирать не нужно, мастер в автоматическом режиме с образа все обновит на момент, когда образ был сформирован.

Шаг №4: Произвожу настройки BIOS и включаю использование RAID контроллера

Затем отправил сервер в перезагрузку, нажал F9 (System Utilities)

Гружусь в BIOS через F9

Включаю Wake-On LAN:

System Configurations – BIOS/Platform Configuration (RBSU) – System Options - Server Availability

  • Wake-On LAN: Enabled
  • Automatic Power-On: Always Power Restore Last Power State

И нажимаю F10

После System Configurations – BIOS/Platform Configuration (RBSU) – Storage Options – Sata Controller Options –

Было:

  • Embedded SATA Configuration: SATA AHCI Support

Изменил на:

  • Smart Array SW RAID Support

После нажимаю F12: Save and Exit – “Yes – Save Changes”

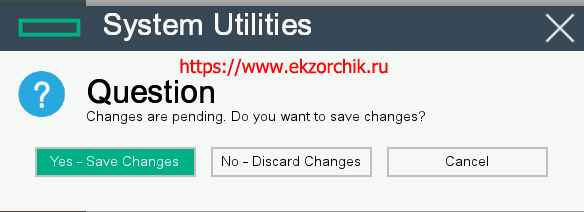

Сохраняем изменения в BIOS: Yes - Save Changes

и перезагружаю сервер.

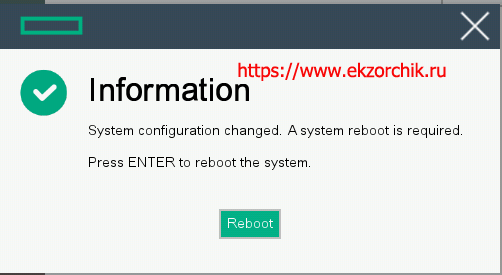

Для применения настроек соглашаюсь на перезагрузку

Шаг №5: Теперь чтобы сконфигурировать RAID в момент выбора загрузки нажимаю снова нажимаю также F9

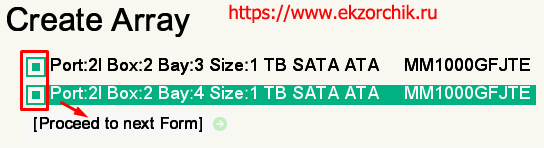

System Configuration – Embedded Storage : HPE Smart Array S100i SR Gen10 – Array Configuration – Create Array, отмечаю оба диска и нажимаю «Proceed to next Form»

Создаю логический том - RAID 1

Выбираю уровень RAID(а)

  • RAID Level: RAID 1

И нажимаю «Proceed to next Form»

Именую логический уровень:

  • Logical Drive Lable: LogicalDrive1

Все остальные настройки оставляю по дефолту и нажимаю «Submit Changes”, в ответ вижу сообщение «Logical Drive Creation Successful” и нажимаю «Back to Main Menu” , Сохраняю все внесенные изменения нажатием клавиши F12: Save and Exit и отправляю сервер в перезагрузку

Шаг №6: В момент когда серверu грузится, завершится самотестирование и пройдет этап возможности захода в биос через F9  ничего не выбираем и не нажимаем, загрузится мастер HPE Rapid Setup Software, затем оказавшись внутри HPE Rapid Setup Software

  • Interface Language: English (US)
  • Keyboard Language: English (US)

Нажимаю Accept, вижу что мой RAID Controller ( S100 is Activated) выбираю Continue, отмечаю LogicalDrive1 и нажимаю Continue

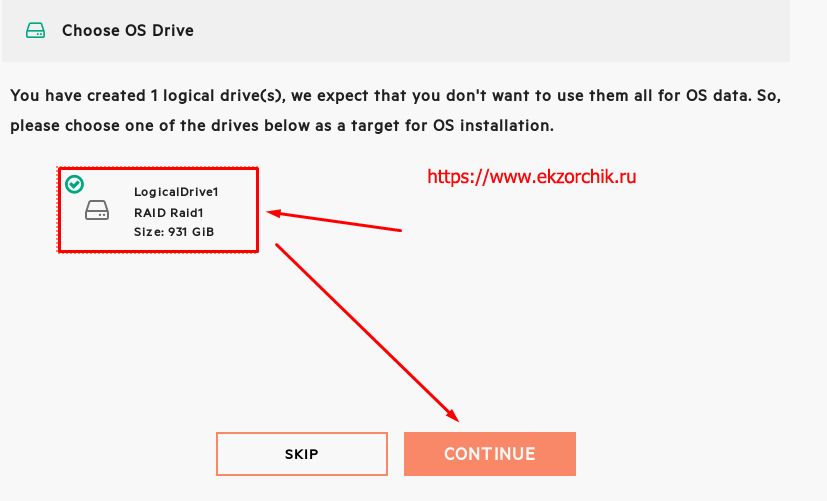

Указываю что систему ставить на Logical Drive 1 (Raid 1)

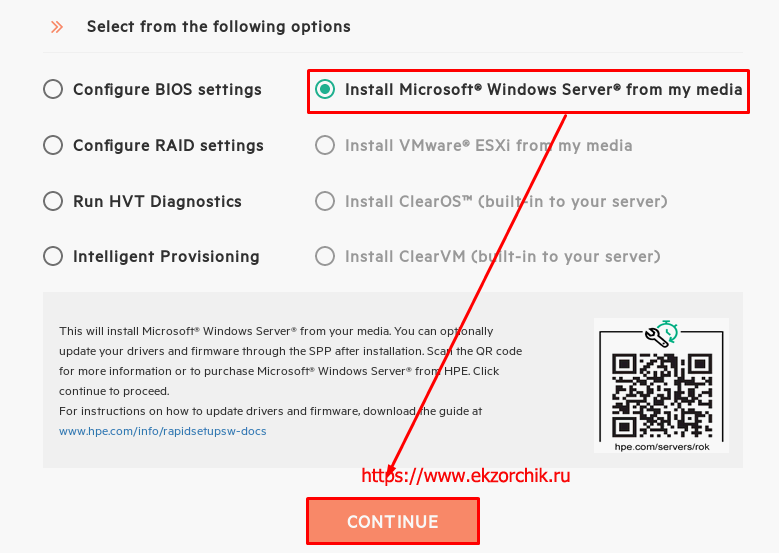

После выбираю опции загрузки, меня интересует выбор: Install Microsoft Windows Server from my media, вот в этот момент уже можно через iLO подмонтировать установочный диск и нажимаю Continue:

Указываю что буду устанавливать: Microsoft Windows Server

Выбор: Automatic Scan local drives (USB,DVD) и нажимаю Continue. Сервер отправится в перезагрузку

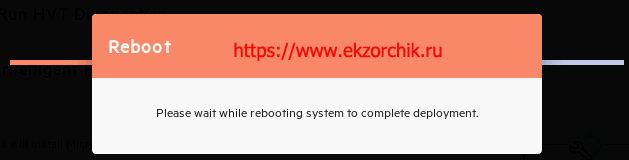

Сервер будет перезагружен, а установка продолжится после загрузки

И опять тест самотестирования. Загрузка произойдет в как бы образе предзагрузки WinPE в который будет подгружены драйвера от самого RAPID (много различных драйверов)

На заметку: через iLO должен быть смонтирован установочный образ, у меня это Windows Server 2016 Standard

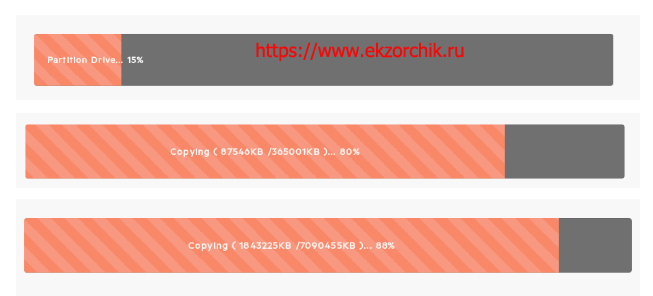

Мастер автоматически разметит диск и загрузит файл установщика Server 2016 Std

Когда загрузка и копирование файлов завершится, запустится мастер установки Windows :

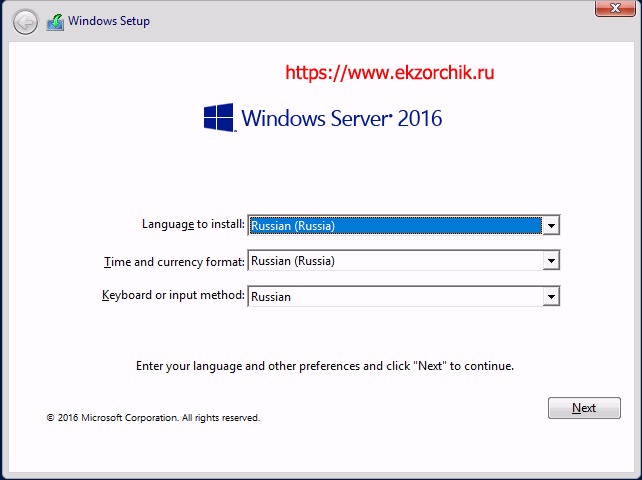

И вот привычное инсталляционное меню установки Windows

Тут уже как обычно.

Шаг №7: После когда систему установили, авторизовываемся в системе, нужно установить драйвера. Через iLO монтируем образ: P19473_001_spp-2019.09.0-SPP2019090.2019_0905.39.iso и копируем с логического диска D: куда смонтировался образ папку WIN_DRV\win-driverpack-11.35.zip, распаковываем. И через «Диспетчер устройств» на неопознанном оборудовании выбираем обновить и указываем путь до распакованной папки win-driverpack-11.35 – Все драйвера успешно устанавливаются.

Шаг №8: Теперь устанавливаем все обновления через встроенную службу обновлений или через WSUS смотря что используется. Хотя я для новых серверов всегда использую Windows Update из интернета, а уже после, когда введу в домен WSUS. Но все не однозначно. Правильнее только WSUS. Вообще, как решит заказчик сервера.

Шаг №9: По итогу прописываю внутри развернутой системы на сетевой адаптер (eth0) сетевой адрес и выключаю, а затем на iLO:

Т.к.  меня бюджетная версия сервера то на одном порту работает сразу два сетевых адреса.

https://iLOIP&DNS – user&pass – iLo Shared Network Port – General

  • iLO SubSystem Name (Hostname): iLOServer1

и нажимаю Apply

https://iLOIP&DNS – user&pass – iLo Shared Network Port – Ipv4

  • Enable DHCPv4: отменяю настройку

(Static IPv4 Address Configuration)

  • IPv4 Address:
  • Subnet Mask:
  • Gateway IPv4 Address:

(DNS Configuration)

  • Primary DNS Server:
  • Secondary DNS Server:
  • Enable DDNS Server Registration: отменяю настройку

и нажимаю Apply

После выключаю сервер через iLO.

Итого сервер готов к отправке. Заявку закрываю которая звучала, как подготовка сервера, обновление и установка ОС.

На этом у меня всё, с уважением автор блога Олло Александр aka ekzorchik.
