Задача: для себя как шпаргалка пошагово рассмотреть, как развернуть терминальный сервер, активировать лицензии на пользователя и на устройство в операционной среде Windows Server 2008 R2, чтобы в последствии можно было тестировать различные штуки и настраивать такие вещи, как:

  • Терминальная ферма
  • Перемещаемые профили для терминального профиля
  • Распределение нагрузки
  • Подключение c Ubuntu станций к терминальной ферме

Ну что – начнем.

Понадобится развернутый домен и еще одна система на котором собственно и будет возведена роль терминального сервера, можно конечно и все сделать на домен контроллере, но так не стоит делать. И еще понадобиться клиентская станция под управлением Windows 7

Srvad.polygon.local

Srv-ts.polygon.local

w7x86.polygon.local

Переходим на станцию srv-ts: –

Поднимаем роль «Службы Терминалов»

Start – Control Panel – Category (Small Icons) – Administrative Tools – Server Manager – Roles – Add Roles – Remote Desktop Services

, Выбираем:

Remote Desktop Session Host

Remote Desktop Licensing

Устанавливаем роли для разворачивания терминального сервера

В процессе установки потребуется выбрать метод проверки подлинности – требовать проверку подлинности на уровне сети или нет. Включение проверки (рекомендуемое) обеспечит повышенную безопасность, но в этом режиме к серверу не смогут подключаться пользователи с устаревшими клиентами (rdp 5.х и ниже).

На заметку: версию RDP клиента всегда можно обновить.

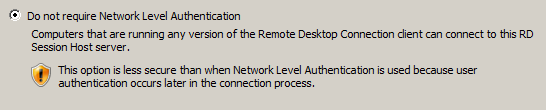

Я указываю: Do not require Network Level Authentication

Указываем метод проверки подлинности

На заметку: метод проверки подлиности всегда можно изменить если что.

Далее потребуется указать по какому принципу осуществлять выдачу лицензий на работы с терминальным сервером;

Осталось определиться с режимом лицензирования: «на пользователя» или «на устройство».

Лицензии «на пользователя» следует выбирать в случае, когда пользователи не привязаны к конкретному компьютеру, требуется доступ к серверу как из корпоративной сети, так и из удаленной (дом, другой офис). В противном случае, выбирайте лицензии «на устройство».

Я выбираю на пользователя – Per User

Выбираю режим лицензирования на пользователя

Далее потребуется указать, но это также можно сделать и потом, какой группе или конкретным пользователям разрешено использовать удаленное подключение к разворачиваемому терминальному серверу. По умолчанию, члены группы локальных «Администраторов» имеют к нему доступ.

На следующем шаге потребуется указать, нужно ли будет использование Audio и Video перенаправления, я пропускаю данный шаг, ничего не отметив, этим мы запрещаем их использование в терминальном подключении.

Далее указываю, что лицензии будут распространяться на текущий доменThis domain

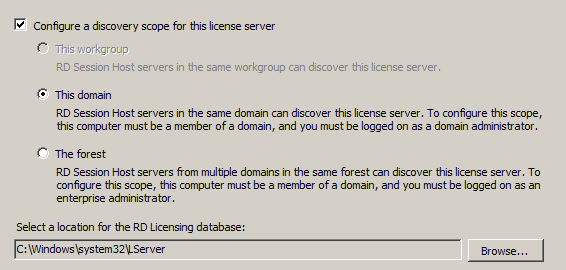

Метод лицензирования будет распространяться на весь домен

На следующем шаге проверяем все те параметры которые шагами выше указали и нажимаем кнопку Install, по окончании установки потребуется перезагрузить систему для принятия изменений в силу. Перезагружаемся.

После того, как система была перезагружена в правом нижнем углу возле часов возникнет небольшое уведомление свидетельствующее, что терминальный сервер запущен и работает в полной версии, но с ограничение в 120 дней. Для тестирования или кратковременной работы данного периода всегда хватит, уже потом когда останется к примеру дней десять его можно активировать введя соответствующие лицензии: либо на пользоваталей, либо на рабочие станции.

Ниже я рассмотрю пошаговые действия по активации сервера лицензий терминалов:

  1. Запускаем оснастку «Диспетчер лицензирования удаленных рабочих столов» (Remote Desktop Licensing Manager)

Start – Control Panel – Administrative Tools – Remote Desktop Services – Remote Desktop Licensing Manager

после чего теперь нужно выбрать пункт «Активировать сервер» (Activate Server)

Производим активацию терминального сервера

В качестве «Метода подключения» (Connection method) Выбираем метод подключения «Web Browser(В браузере веб-страниц)., после чего нас перебросит на следующий этап где на основе сгенерированного Product ID (у каждого он будет свой), у меня к примеру:

00486-001-7598067-84253

посредством узла лицензирования удаленный рабочий столов: https://activate.microsoft.com нам сгенерируется код сервера лицензирования.

Переходим на Webстраницу: https://activate.miscosoft.com, я использую браузер Google Chrome.

выбираем язык «Русский», выбор параметра: «Активация сервера лицензий» и нажимаем «Далее»

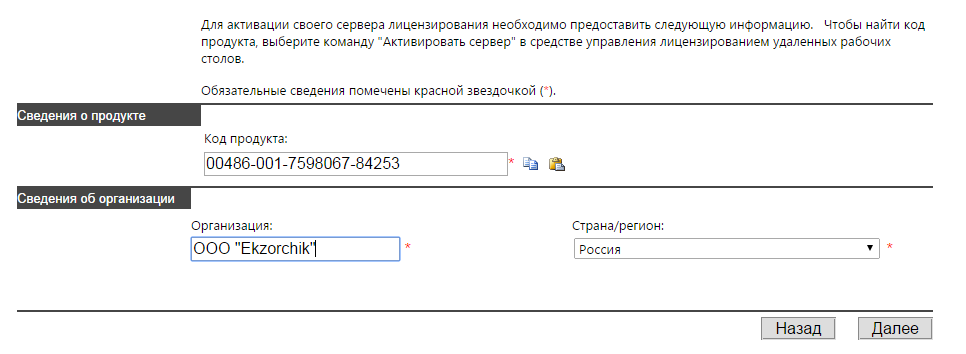

Посредством Web-узла Microsoft заполняем анкету для получения ключа активации

Нажимаем «Далее», «Далее» – итогом будет полученный «license server ID”, скопируем его в буфер обмена:

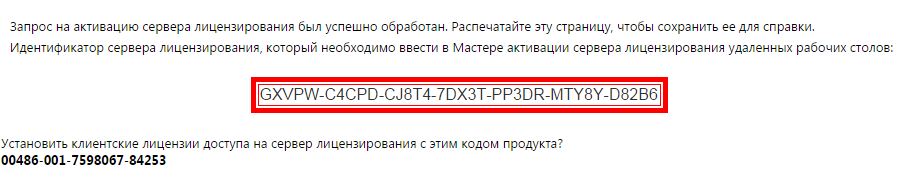

Получаем ключ идентификатора сервера

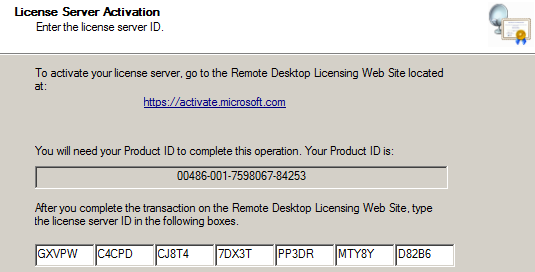

после чего переключаемся в окно где был сгенерирован Product IT нашей системы и из буфера обмена копируем данный ключ в соответствующее поле:

Полученный ключ вставляем в форму  активации сервера

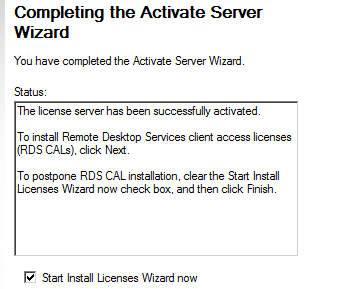

после нажатия кнопку Next, мастер поздравит об успешной процедуре активации сервера лицензирования.

И конечно же не забываем отметить пункт «Start Install Licenses Wizard now

Указываем мастеру активировать терминальный сервер

Теперь переходим к получению клиентский лицензий (CALs), когда выбрали пункт на предыдущем скриншоте «Start Install Licenses Wizard now” – мастер перекидывает на диалоговое окно активации клиентский лицензий.

Из этого окна копируем в буфер обмена идентификатор вашего сервера:

GXVPW-C4CPD-CJ8T4-7DX3T-PP3DR-MTY8Y-D82B6

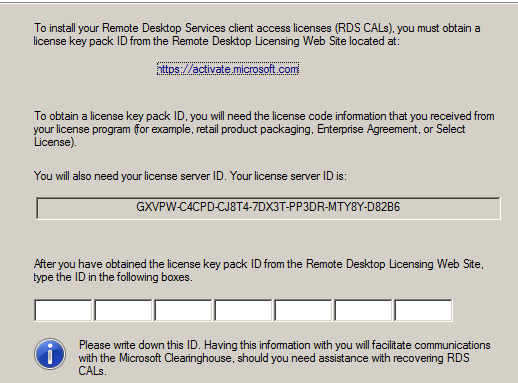

Переходим к этапу получения ключа активации лицензий на пользователя

Все также открываем заново или возвращаемся в уже открытую ссылку: https://activate.microsoft.com

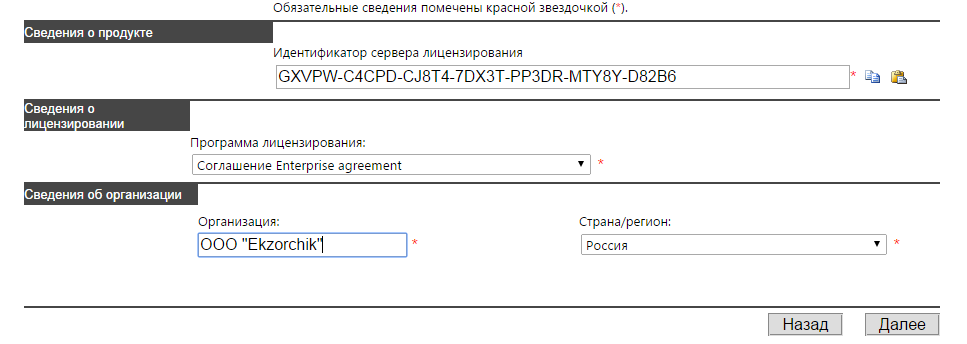

выбираем язык «Русский», выбор параметра: «Установить клиентские лицензии доступа» и нажимаем «Далее», но теперь касательно программы лицензирования указываем, что мы по программе лицензирования «Соглашение Enterprise agreementи нажимаем «Далее»

Заполняем анкету на Web сайте Microsoft

Следующим шагом указываем нужное количество необходимых нам лицензий (если покупали ключ, то то количество лицензии которое идет по этому ключу), тип продукта, а также номер соглашения по программе лицензирования (данные номера обычно получают входе покупки или найденный в сети интернета):

В данной заметке я рассматриваю:

Клиентская лицензия удаленных столов «на пользователя» для Windows Server 2008 R2 или клиентская лицензия служб терминалов «на пользователя» для Windows Server 2008

Хоть я и повторюсь, но сделаю это наглядно: номера соглашения могут быть случайными цифрами вроде этих: 6565792, 5296992, 3325596

По окончании заполнения всех необходимых полей нажимаем «Далее», «Далее»

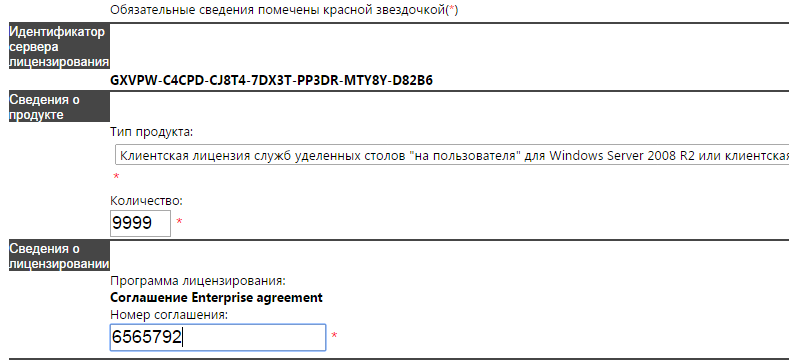

Указываем какой тип лицензирования на пользователя нам нужен и количество необходимых лицензий

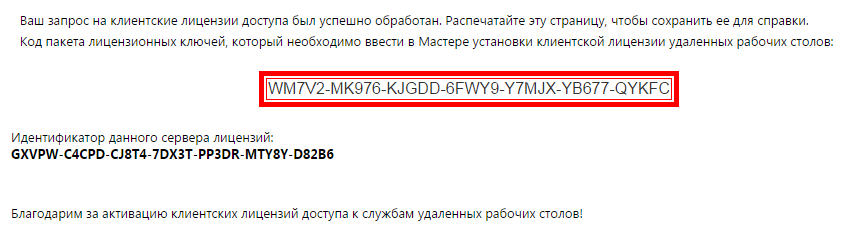

и в конечном итоге Веб страница лицензирования сформирует код пакета ключей который нужно будет ввести в Мастере установки клиентской лицензии удаленных рабочих столов:

WM7V2-MK976-KJGDD-6FWY9-Y7MJX-YB677-QYKFC

Сгенерированный ключ активации лицензий на пользователя

Скопировав выше код пакета в буфер обмена переключаемся на окно активации клиентских лицензии и вставляем его в соотвествующее поле:

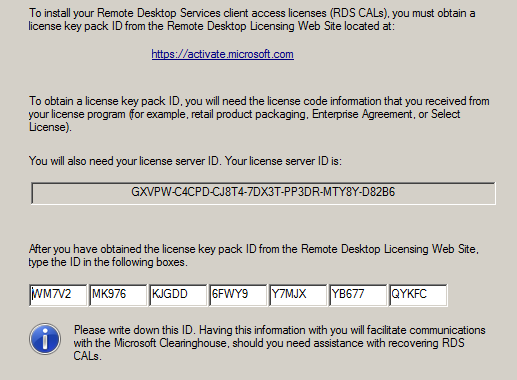

Копируем сгенерированный код в  окно активации пользовательских лицензий

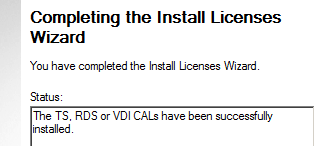

Нажимаем Nextи радуемся тому, что лицензирование на пользователя успешно завершено

Мастер сообщаем что лицензирование на пользователя успешно произведено

После чего теперь оснастка в которой я показывал как активировать сервер терминалов порадует такой возможностью, как наблюдение за тем какое количество лицензии сейчас используется:

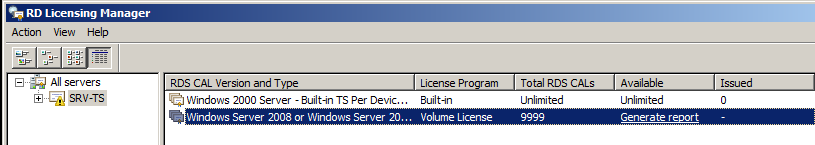

Оснастка RD Licensing Manager отображает количество активированных лицензий

, замечу, что это мы активировали лицензии на пользователя равное 9999 (как пример), по аналогичному принципу проделываем получения кода активации на компьютер. Здесь же заострять пошаговость этого процесса я не буду.

Хотя, нет все же распишу, но без указания скриншотов шагов:

Start – Control Panel – Category (Small Icons) – Administrative Tools – Remote Desktop Services – Remote Desktop Licensing Managerраскрываем: All Servers – srv-ts, через правый клик на srv-ts вызываем мастер: Install Licenses

копируем License Server ID в буфер обмена.

Переходим на страницу https://activate.microsoft.comвыбираем язык «Русский» и параметр «Установить клиентские лицензии доступа», нажимаем «Далее»

Вставляем из буфера обмена (License Server ID) в поле «Идентификатор сервера лицензирования»

Выбираем программу лицензирования: «Соглашение Enterprise agreement

Указываем Организацию: OOO “Ekzorchik” (произвольное значение)

Указываем страна/регион: – Россия (произвольное значение)

Нажимаем «Далее»

Следующим шагом для получения клиентский лицензий доступа нужно предоставить кое какую информацию:

Тип продукта: «Клиентская лицензия служб удаленный столов «На устройство» для Windows Server 2008 R2 или клиентская лицензия служб терминалов на устройство» для Windows Server 2008

Указываем количество: 9999 (к примеру)

Указываем номер соглашения: 6565792 (к примеру)

И нажимаем «Далее», «Далее» в итоге получаем код (у меня YRDVV-Y4JK8-4J78V-C38WB-MY3VK-8CPR7-PDM72 )

который вставляем в мастер установки клиентской лицензии удаленных рабочих столов.

На заметку: полученную страницу с кодом активации лучше распечатать, либо сохранить в электронном виде на всякий случай.

В конечном итоге у меня сервер терминалов позволяет авторизовать, как “Пользователей” так и «Устройства»

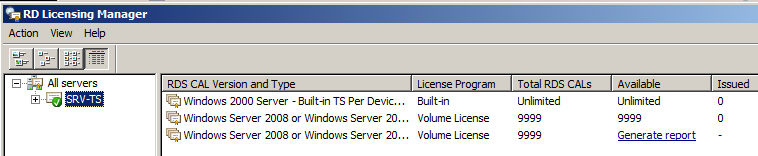

Оснастка RD Licensing Manager отображает лицензии, как на пользователя, так и на устройство

Вот собственно и все, шаги установки, процесса активации и регистрации клиентских лицензии расписаны в полной мере. Вот собственно и всё, с уважением автор блога ekzorchik.
