Задача: Как подключить кнопку между батарейным отсеком и Arduino UNO R3,

либо между моторчиком и Arduino UNO r3

Что есть в наличии:

  • Battery UPS 12240 6 F2 (12 V 240W/Pcs/9.6V/5Min)
  • Моторчик: BRS-550SH DC 12V

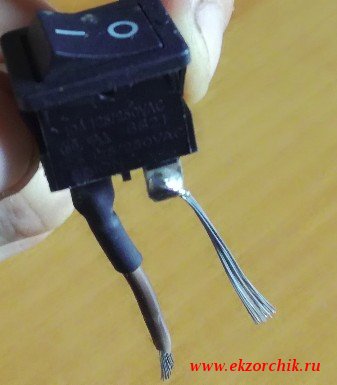

  • КнопкаВид "Кнопки" с припаянными проводамиКнопка

Нужно разобрать как подключить кнопку, чтобы при включении включался моторчик.

  • Где изображение черточки — этоПлюс
  • Где изображение кружочка — этоМинус

Итого: от батарее плюс «+» идет к контакту черточки, а минус «-»  идет к любому контакту моторчика (изменяя подключение к моторчику меняется и сторона вращения вала), затем от свободного контакта моторчика подключение идет к контакту кружочка на кнопке.

Цепь разомкнута:

Цепь разомкнута подключения кнопки+АКБ+моторчика

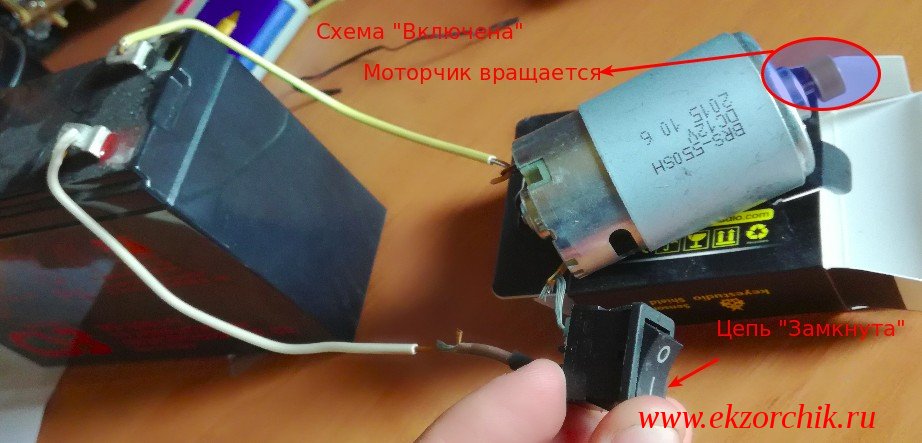

Цепь замкнута: АКБ+Кнопка+Моторчик

Цепь замкнута

Отлично с этим двухклавишным выключателем я разобрался.

Теперь как собрать следующую схему:

Arduino UNO R3 + Кнопка/Выключатель/Тумблер + батарейный отсек.

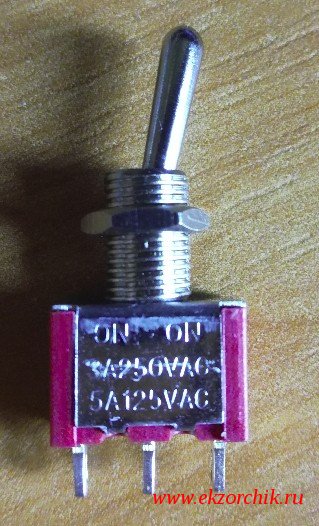

Как подключить тумблер к цепи

Когда кнопкой я замкнул цепь на плате Arduino UNO R3 должен зажигаться светодиод.

Разъем по центру — это подключение к плюсу «+»

Схема работы тумблера:

Схема подключения тумблера

Тумблер отличается только тем, что у него фиксированные положения, а у тактовой кнопки – нет. Всё остальное идентично – контакты либо замыкаются, либо размыкаются… Включить тумблер – это тоже самое, что нажать и удерживать тактовую кнопку.

На заметку: А вот третью ногу которая не используется лучше заизолировать, т. к. она включает цепь помимо выделенной.

На заметку: подключая Arduino UNO R3 через тумблер к батарейки следует проверить прежде всего что напряжение у внешнего источника питания не выходит за рамки 7-12В (я использовал батарейку формата “Крона” или два аккумулятора: 18650 по 3.7V. Дабы не спалить плату.

На заметку: Если подключаете бокс для аккумуляторов 18650, и он у Вас на три батарейки, то подключая к примеру 2 из 3 отсек работать не будет (у меня во всяком случае так было), а вот если три аккумулятора то и по нагрузке для Arduino UNO R3 (3.7 * 3 = 11.1) я прохожу.

Итого все работает. Я разобрал тему которая у меня возникла в ходе работы с платой Arduino и электричеством в целом. Правильнее когда ты Сам ставишь себе задачи и ищешь пути их решения, а не постоянно спрашивает у кого-то что и как, да можно спросить но чтобы Вам не разжевывали все от и до, а Вы сами могли дойти до этого. Как и делаю собственно я сам. На этом я прощаюсь, с уважением автор блога Олло Александр aka ekzorchik.
