Сегодня я хочу разобрать как поставить на мониторинг сетевое устройство которое выступает у меня в роли роутера дома — а именно: Mikrotik RB2011UiAS-2HnD, т. к. имеется станция на которой развернуто многое нужного, а вот составлению визуализированного наблюдения еще нет за моей малой домашней инфраструктурой. А заодно это лишний повод потренироваться в настройках внедрения прежде чем по такому же принципу сделать и на рабочем месте.

первым делом по заметке:  включаем службу snmp на устройстве Mikrotik и указываем Trap Version: 2

[ekzorchik@ekzorchik] > snmp set trap-community=public enabled=yes trap-version=2

[ekzorchik@ekzorchik] > snmp print

enabled: yes

contact:

location:

engine-id:

trap-target:

trap-community: public

trap-version: 2

trap-generators:

Затем поднимаем систему распределенного мониторинга Zabbix по заметке:

на момент написания этой версия Zabbix уже 2.2.11, а потому при инсталляции просто меняем 2.2.8 на 2.2.11

Для мониторинга своего домашнего микротика задействую шаблон (Был найден на просторах интернета) Mikrotik_CloudCore.xml.tar

Мой домашний Mikrotik:

[ekzorchik@ekzorchik] > system routerboard print

routerboard: yes

model: 2011UiAS-2HnD

serial-number: 614A052CFEA6

firmware-type: ar9344

factory-firmware: 3.22

current-firmware: 3.24

upgrade-firmware: 3.24

http://IP&DNS — Configurate — Templates — Import — Обзор, нахожу у себя в архивах заметок шаблон и нажимаю «Открыть», а после нажимаю Import, появившаяся надпись свидетельствует что добавление шаблона успешно завершена: → Imported successfully, раскрыв детали что было импортировано вижу:

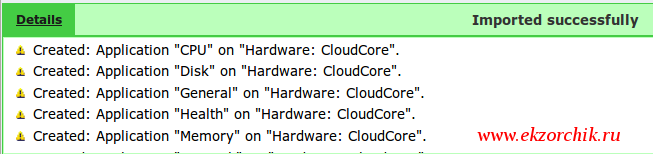

Импорт шаблона Mikrotik_CloudCore.xml в Zabbix

Далее создаю группу называемую, как Mikrotik:

http://IP&DNS — Configure — Host groups — Create Host group –

Group name: mikrotik

и нажимаю Save

Теперь нужно создать описание для узла и нацелить на него импортированный шаблон:

http://IP&DNS — Configure — Hosts — Create host

во вкладке: Host

Host name: mikrotikhome

Groups: Mikrotik

SNMP interfaces: – Add — указываю IP-адрес своего домашнего микротика: 192.168.1.9 и порт 161 (по умолчанию)

затем переключаюсь во вкладку: Templates

Link new templates — Select — нахожу в списках импортированный ранее шаблон он называется: Hardware: CloudCore отмечаю его (будет отмечен галочкой) и нажимаю Select, а затем нажимаю Add чтобы прикрутить его к заводимому хосту. Все также находясь во вкладке Templates отмечаю что:

Linked templates значит Hardware: CloudCore

После сохраняю внесенные изменения нажав Save

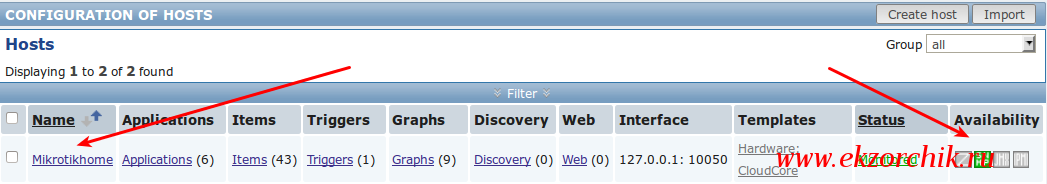

И после перейдя в http://IP&DNS — Configure — Hosts и вот он добавленный хост Mikrotikhome и как я привел скриншот хост мониторится по SNMP стрелка тому подтверждение.

Устройство Mikrotik встало на мониторинг по SNMP протоколу

И уже через пару минут можно наблюдать формируемую информацию по добавленному хосту:

http://IP&DNS — Monitoring — Lates Data (Последние данные), к примеру по CPU

Первые снимаемые показатели по Mikrotik - CPU

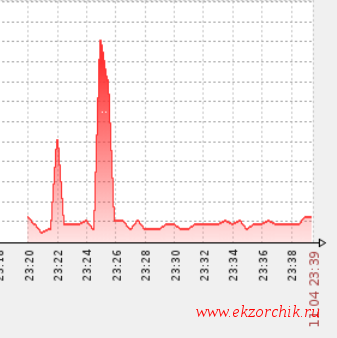

Нажимаю на ссылку Graph и вот уже первые снимаемые показатели:

Графическое представление показателей

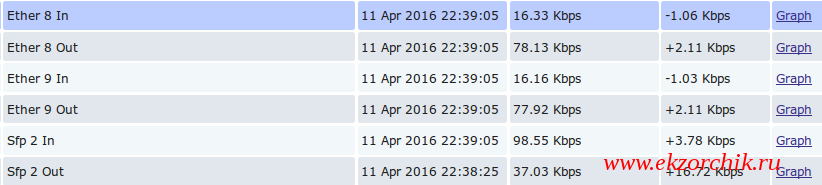

, если же посмотреть другие графики, к примеру по сети, то они не корректны, потому как у меня в первый порт подключен WAN интерфейс, а данные в шаблоне снимаются только с восьмого и девятого, вот только в них у меня ни какое оборудование не подключено, значит неправильно настроен шаблон:

Не правильно собираемая информация на основе шаблона

Отключаю все элементы Applications: Network шаблона и активирую только те которые реально у меня задействованы, т. е. Ether 1 In & Ether 1 Out

Поправить это можно следующим образом, подключаюсь через ssh к mikrotik и вывожу все oid для первого интерфейса:

[ekzorchik@ekzorchik] /interface> print oid

Flags: D – dynamic, X – disabled, R – running, S – slave

0 R name=.1.3.6.1.2.1.2.2.1.2.2 actual-mtu=.1.3.6.1.2.1.2.2.1.4.2 mac-address=.1.3.6.1.2.1.2.2.1.6.>

admin-status=.1.3.6.1.2.1.2.2.1.7.2 oper-status=.1.3.6.1.2.1.2.2.1.8.2

bytes-in=.1.3.6.1.2.1.31.1.1.1.6.2 packets-in=.1.3.6.1.2.1.31.1.1.1.7.2

discards-in=.1.3.6.1.2.1.2.2.1.13.2 errors-in=.1.3.6.1.2.1.2.2.1.14.2

bytes-out=.1.3.6.1.2.1.31.1.1.1.10.2 packets-out=.1.3.6.1.2.1.31.1.1.1.11.2

discards-out=.1.3.6.1.2.1.2.2.1.19.2 errors-out=.1.3.6.1.2.1.2.2.1.20.2

, где интересуют входящие пакеты это: bytes-in=.1.3.6.1.2.1.31.1.1.1.6.2

, где интересуют исходящие пакеты это: bytes-out=.1.3.6.1.2.1.31.1.1.1.10.2

ekzorchik@navy:~$ snmpwalk -v1 -c public 192.168.1.9 .1.3.6.1.2.1.31.1.1.1.6.2

iso.3.6.1.2.1.31.1.1.1.6.2 = Counter64: 10654168456

ekzorchik@navy:~$ snmpwalk -v1 -c public 192.168.1.9 | grep iso.3.6.1.2.1.31.1.1.1.6.2

iso.3.6.1.2.1.31.1.1.1.6.2 = Counter64: 10657866670

Зная OID которые действительно для первого порта изменяю элемент данных для первого порта:

http://IP&DNS — Configuration — Templates — нахожу в списке добавленных шаблон: Hardware: CloudCore и в элементе Ether 1 In & Ether 1 Out изменяю поле SNMP OID на определенные правильные выше.

Name:Ether 1 In

Type: SNMPv2 agent

Key: mikrotik.interface.traffic.in

SNMP OID: .1.3.6.1.2.1.31.1.1.1.6.2

Type of information: Numeric (float)

Units: bps

Name:Ether 1 Out

Type: SNMPv2 agent

Key: mikrotik.interface.traffic.out

SNMP OID: .1.3.6.1.2.1.31.1.1.1.10.2

Type of information: Numeric (float)

Units: bps

Теперь включаю данные два элемента данных:

Отредактированные показатели элементов данных

После проверяю что на мониториге последних данных по интерфейсу 1:

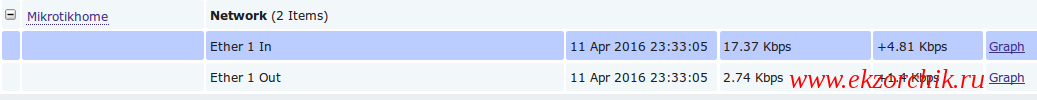

http://IP&DNS/ – Monitoring — Latest Data и вижу что изменения уже формируются:

Новые данные по добавленному формируются

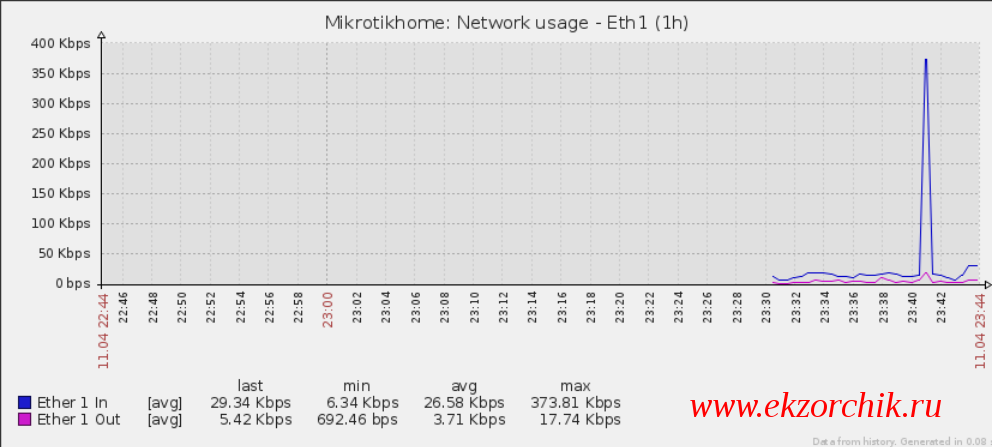

Чтобы отобразить график работы интерфейс номер 1:

http://IP&DNS/ – Monitoring — Graphs

Group: Mikrotik

Host: Mikrotikhome

Graph: Network usage — Eth1

Также строится график новых значений

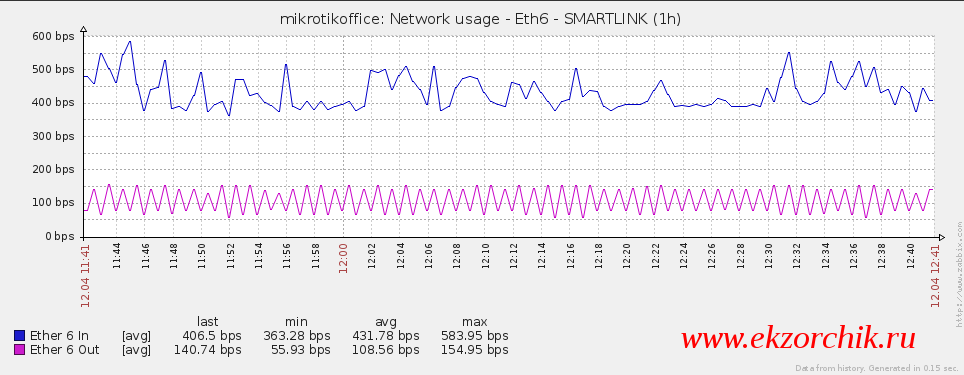

или от пример мониторинга порта резервного интернета:

(Переводим получаемые значения: bps to kbps и получаем: 583 /1000 — 0.583 kbpsт. е. Канал не используется а только просто поддерживает связь от провайдера до моего оборудования.)

Пример визуализации данных резервного интернета - не задействован

Отлично я добил все-таки, теперь зная как определять параметры я настрою только то что мне нужно опираясь на импортированный шаблон. Вот так кстати всегда даже если Вы нашли где то шаблон и думаете что он палочка выручалочка, а на самом деле это всего лишь чьи-то не допиленные наработки и Вам самим нужно отредактировать их применительно к себе. У меня так. А пока я прощаюсь, то что я хотел сделать я сделал, в будущем разберу и другие моменты, до встречи, с уважением автор блога — ekzorchik.
