Настройка Yealink T21 E2 на работу с АТС Гравител

Posted by

Задача: Задокумментировать себе, как настраивается телефонный аппарат Yealink T21 E2 в рабочей сети для работы с облачной АТС от Гравител (будь он неладен), где используются VLAN. VLAN 2 — это 192.168.2.*/24 для Printer (Принтеров), а VLAN 7 — это 192.168.7.*/24 это для SIP (телефонов), а VLAN 4 -это 192.168.4.*/24 для Рабочих станций. Настройка VLANов базируется на заметке «Работа сетей через VLAN на Mikrotik» т.к. у меня вся рабочая сетка на базе сетевого оборудования Mikrotik. Очень кстати удобно когда все разобрал сам и конечно же задокумментировал, чтобы все было понятно и ничего от предыдущего системного администратора не осталось — все должно быть разобрано.

http://IP&DNS – user&pass –

Шаг №1: Аккаунт – Аккаунт

  • Аккаунт = Аккаунт1
  • Активная линия: Выбрано
  • Лейбл: 1001 Олло Александр
  • Отображаемое имя: Олло Александр
  • Имя регистрации: 1001
  • ID пользователя: 1001
  • Пароль: <password>

(SIP Server 1)

  • Адрес SIP-сервера: polygon.gravitel.ru
  • Порт: 5060
  • Транспорт: UDP
  • Таймаут сервера: 3600
  • Количество запросов: 3

И нажимаю «Сохранить»

Шаг №2: Произвожу настройку кодеков

Аккаунт – Кодеки

  • Аккаунт: Аккаунт1

(Аудио кодеки) Используемые:

  • PCMA
  • PCMU
  • G722
  • G729

И нажимаю «Сохранить»

Шаг №3: Предопределяю клавишу перевода звонка

DSS – Кнопка линии –

  • Кнопка: Кнопка линии1
  • Тип: Быстрый набор
  • Номер: *63
  • Лейбл: Перехват
  • Аккаунт: Аккаунт1

И нажимаю «Сохранить»

Шаг №4: Перевожу телефон в VLAN 7:

Сеть – Расширенные – (VLAN)

(Порт Internet)

  • Использовать: Выбрано
  • VID (1-4094): 7
  • Приоритет: 0

И нажимаю «Сохранить»

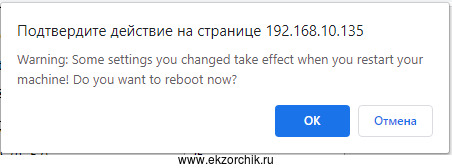

Применяю настройки на телефонном аппарате

На заметку: Адрес 192.168.10.135 — это моя тестовая сеть 192.168.10.*/24 в которой я произвожу настройку оборудования перед последующей установкой на рабочем месте для сотрудника кому подготавливаю аппарат.

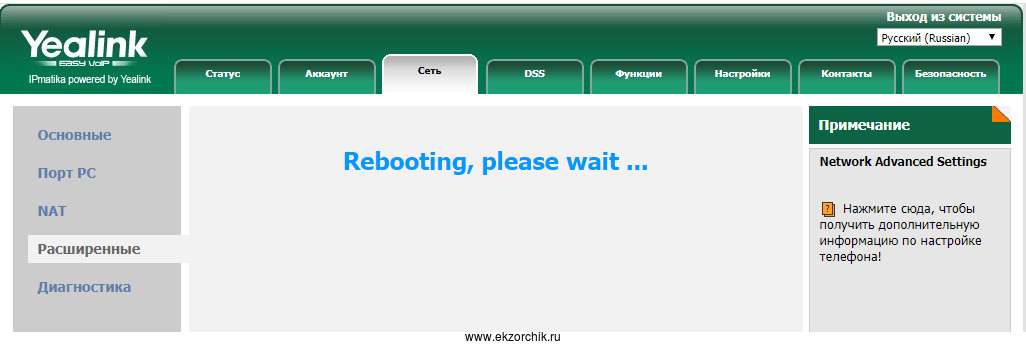

После чего телефон ушел в перезагрузку

Телефонный аппарат ушел в перезагрузку для активации примененных настроек

Шаг №5: Теперь нужно настроить розетку на Mikrotik дабы она была в VLAN как нетегированной, а телефон в ней использовал тегированный трафик:

Winbox: ip&dns – user&pass –

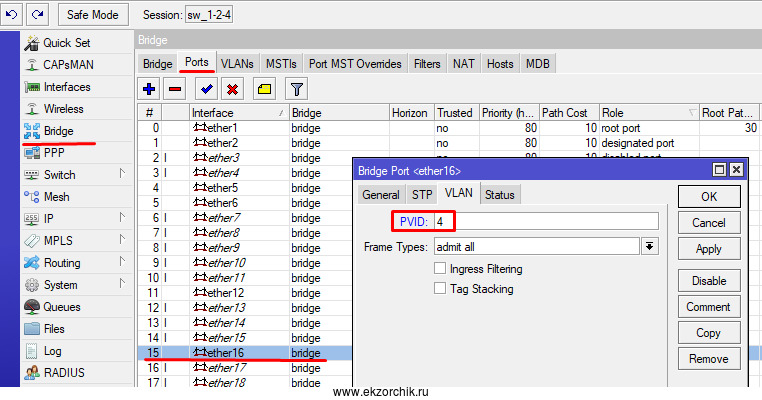

Bridge – вкладка Ports – перевожу порт в VLAN 4 (это для Workstation)

Перевожу розетку на свитче Mikrotik в VLAN где значатся рабочие станции

И нажимаю «Apply” – “OK

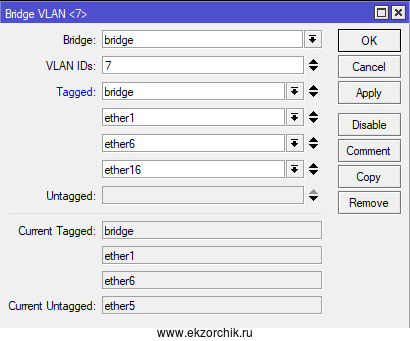

А после перехожу на вкладку VLANs настроек Bridge, выбираю Bridge с обозначенным VLAN ID равным 7 и добавляю порт ether16 что он тегерированный

А для работы в VLAN 7 добавляю порт как тегированный

И нажимаю «Apply” – “OK

Шаг №6: Перезагружаю телефон путем вытаскивания кабеля питания и подключения его снова

Теперь проверяю, что со своего рабочего места вижу телефон и ноутбук подключенный к нему

На телефоне адрес: Меню – 1. Статус – 1. IPv4: 192.168.7.170 – адрес получен

На ноутбуке адрес: Win + R -> cmd.exe -> ipconfig /all: 192.168.4.182

Работает.

На этом моя практическая заметка завершена, с уважением автор блога Олло Александр aka ekzorchik.
