Поднимаем кластер на базе Windows Server 2008 R2

Posted by

Сейчас я подробно разберу все моменты по разворачиванию тестового кластера в системе Virtualbox с использование операционной системы WindowsServer 2008 R2 Enterprise, системы FreeNAS, которая будет выступать хранилищем с поднятым сервисом по предоставлению сервиса столь необходимого по развёртыванию кластера.

Системные требования:

  • Два сервера Windows R2 Enterprise введённые в домен
  • Домен polygon.local
  • Доменная учётная запись с правами Администратора
  • Пять выделенных IP адрес
  • Система установленная в VirtualBox

Произведённые работы

  • Отключён энергосберегающий режим
  • Часовой пояс GMT + 4
  • Установлены все обновления через WSUS

Четыре сетевые карточки по две на каждую систему.

Login: ekzorchik (Учётная запись состоит в группе — Domain Admins)

Pass: Aa1234567

Cluster 1:

Eth0: 10.0.2.19 – внешняя сеть для домена polygon.local

Subnet Mask: 255.255.255.0

GateWay – 10.0.3.15

DNS: 10.0.2.15

Eth1: 192.168.117.2 – внутренняя сеть, т.е. cluster 1 смотрит на cluster 2 и никуда более.

Subnet Mask: 255.255.255.0  (255.255.255.252 на два адреса)

Шлюза и DNS нет.

Cluster 2:

Eth0: 10.0.2.21 — внешняя сеть для домена polygon.local

Subnet Mask: 255.255.255.0

GateWay – 10.0.3.15

DNS: 10.0.2.15

Eth1: 192.168.117.3 — внутренняя сеть, т.е. cluster 2 смотрит на cluster 1 и никуда более

Subnet Mask: 255.255.255.0

Шлюза и DNS нет.



Подготовим хосты Cluster1 и Cluster2 установив, в них компонент «FailoverClustering».

Настройки на хосте Cluster1

Запускаем оснастку для добавления компонента «Средство отказоустойчивости кластеров»

«Start» – «Control Panel» – «Administrative Tools» – «Server Manager» – «Features» и добавляем

Компонент «Failover Clustering»

Устанавливаем на компонент Failover Clustering.



Проходим через Next и Install и ожидаем, пока компонент установится.

Результат успешной установки компонента в систему.







Настройки на хосте Cluster2

Проделываем такие же манипуляции, как и с хостом Cluster2 по установке компонента.
Теперь подключим общий диск для обоих хостов.

Чтобы заработал кластер нам нужен общий диск подключённый к нашим системам Cluster1 и Cluster2 для этого задействуем встроенную оснастку «iSCSIInitiator». Как настроить подключение я уже расписывал, делаем согласно инструкции.

После переходим на систему Cluster1, далее открываем оснастку «Start» – «ControlPanel» – «AdministrativeTools» – «Server Manager» – «Storage» – «Disk Management» (Управление дисковой системой)

И обращаем внимание, что у нас появился подключённый через оснастку «iSCSIInitiator» диск:

Подключенный кворумный диск.





Сейчас нужно его перевести в «Online» режим:

Переводим подключенный диск в онлайн режим.





Создаём том (New Simple Volume…):

Создаём простой том.





Нажимаем Next,

указываем размер тома в мегабайтах (я оставлю по умолчанию 2045), и присвоим букву для логического диска, к примеру «Q», укажем файловую систему (NTFS) и метку тома (к примеру «Quorum»).

Далее нужно зайти на второй узел Cluster2, также открыть оснастку «Start» – «Control Panel» – «Administrative Tools» – «Server Manager» – «Storage» – «Disk Management» (Управление дисковой системой) и по такому же принципу, как выше активируем диск, размечаем, но после переводим в состояние «Offline».

Подготовительная часть закончена.

Теперь можно перейти к объединению узлов Cluster1 и Cluster2 в кластер.

Данную процедуру выполняем только единожды

Для этого зайдём на первый хост Cluster1 и открываем оснастку « Manager» для конфигурирования.

«Start» – «Control Panels» – «Administrative Tools» – «Failover Cluster Manager».

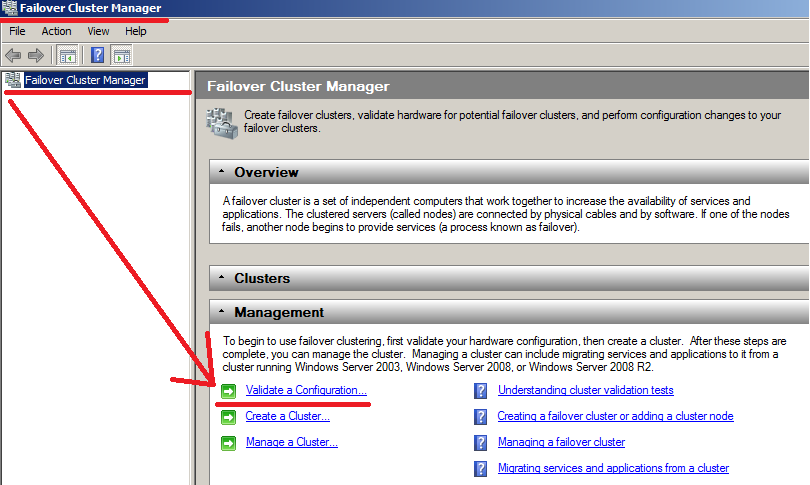

В появившейся оснастки следует запустить мастер проверки конфигурации – «Validatea Configuration…»

Сейчас, когда на обоих хостах установлен компонент, можно перейти к созданию кластера.

Запускаем мастер проверки конфигурации



Нажимаем Next.

Сейчас необходимо выбрать узлы, из которых будем делать кластер, на предмет соответствия требованиям.

Вводим имя сервера, в моём случае Сluster1 и нажимаем Add (Добавить).

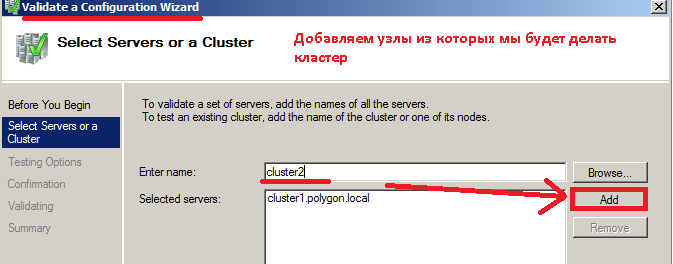

Добавляем узлы кластера для которых проводим тестовую проверку.



Нажимаем снова Next и на следующем шаге отмечаем пункт – «Run All Tests (recommended)» (Провести все тесты).

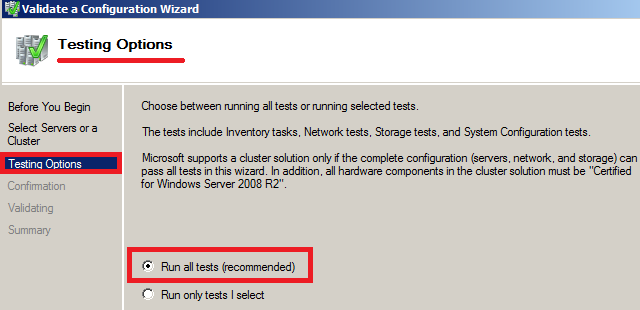

Запускаем все тесты.



На представленном скриншоте ниже видно, что тесты завершаются успешно и Вы можете замечать, то появление, то исчезновение нашего подключённого общего iSCSI диска.

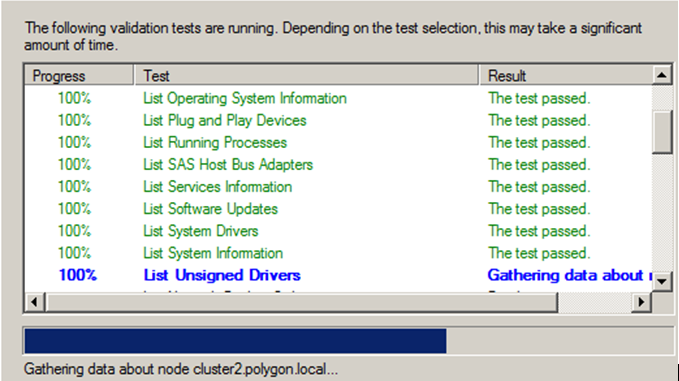

Результат успешного завершения тестов проверки конфигурации.



По окончании тестов можно ознакомиться с отчётом в котором присутствуют проблемные места, мешающие при поднятии кластера:

С отчетом проверки требования можно ознакомится по окончании.











В моём случае все хорошо, проблем нет.

Обзываем кластер именем: service.polygon.local и IP адресом 10.0.2.39

Нажимаем В моём случае все хорошо, проблем нет.  Обзываем кластер именем: service.polygon.local и IP адресом 10.0.2.39 Нажимаем



, указываем узлы из которых строим кластер, это Cluster1 & Cluster2, Указываем имя для него service.polygon.local, и адресом 10.0.2.39, см. скриншот ниже, что у Вас должно получиться:

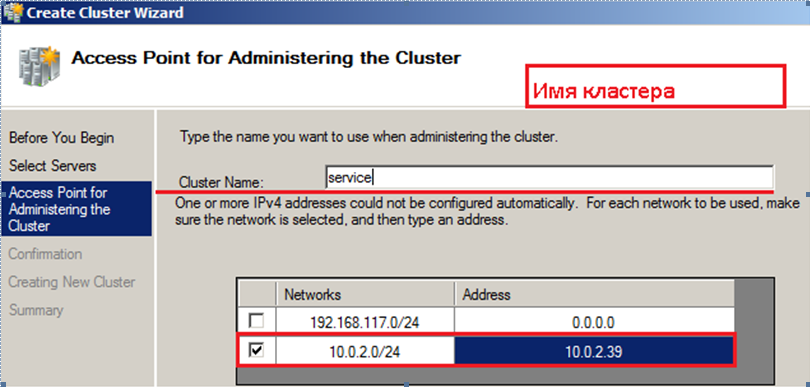

Обозначаем Административную точку доступа к кластеру.



Нажимаем Next

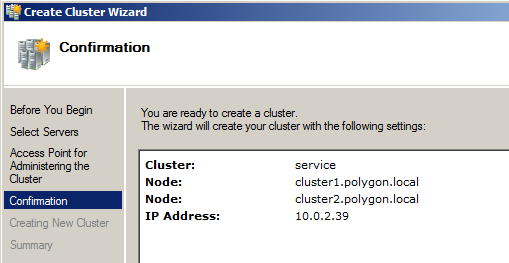

Результат.











На этом все подготовительные шаги завершены, нажимаем Next, собственно и происходит установка. По окончании развернув оснастку «Failover Cluster Manager» видим имя кластера, ноды из которых он состоит и общий диск.

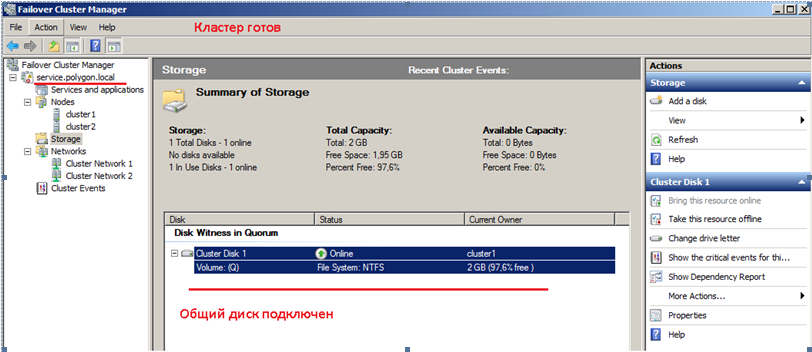

Развернув оснастку «Failover Cluster Manager» видим имя кластера, ноды из которых он состоит и общий диск



Вот собственно и весь процесс поднятия кластера в тестовых условиях. Данная заметка своеобразный пошаговый процесс конфигурирования и тестирования функционала для применения уже в боевой системе. На этом всё, удачи!!!
